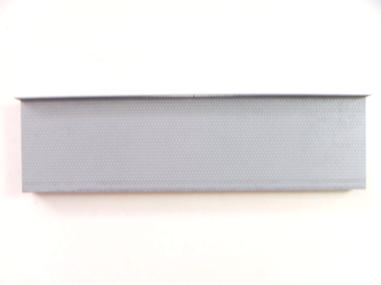

Bahnsteigkanten
Mit den Neuheiten im Basisheft Vol.1,
Vol.2, Vol. 3 und Vol.4 biete ich Ihnen
für das C-Gleis und Roco Line-Gleis
Programm alle SO-Höhen an, die Sie in
Wirklichkeit bei der Bahn vorfinden
werden. Weitere Gleissystem, sind bereits
in der Entwicklung! Warum unter-
scheiden sich die SO-Höhen bei den
unterschiedlichen Modelleisenbahn-
Auch auf der Homepage habe ich die Bahnsteigkanten nach den
SO-Höhen für Sie sortiert.
So gestaltet sich die Orientierung für Sie als ein leichtes.
hersteller? Die SO-Höhe wird immer von der Schwellenoberkante
errechnet. Dass heißt, das von mir immer die Höhe der Bahnschwellen
und gegebenenfalls des Schotterbett mit berücksichtigt werden muss.
Dieses muss natürlich bei der Bahnsteighöhe mit einberechnet werden
und dadurch ergeben sich im Modellbahnbereich, je nach Gleissystem
unterschiedliche Höhen. Da ich aber daran interessiert bin, das Vorbild
auf Ihre Anlage zu bringen, gehen ich sehr gerne den großen Aufwand

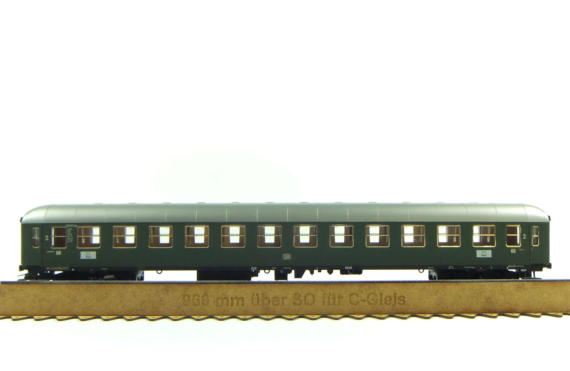

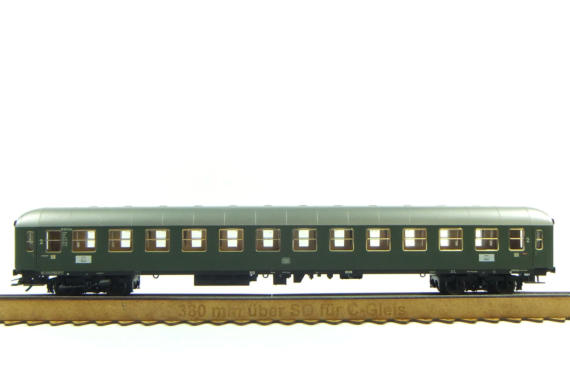

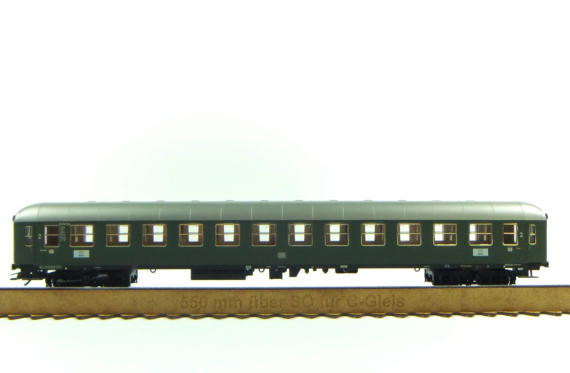

ein. In der Grafik erkläre ich Ihnen, die einzelnen SO-Höhen und ihren
Nutzungszweck. Die Abgebildeten SO-Höhen sind in der Grafik un-
abhängig von Ihrem Gleissystem.

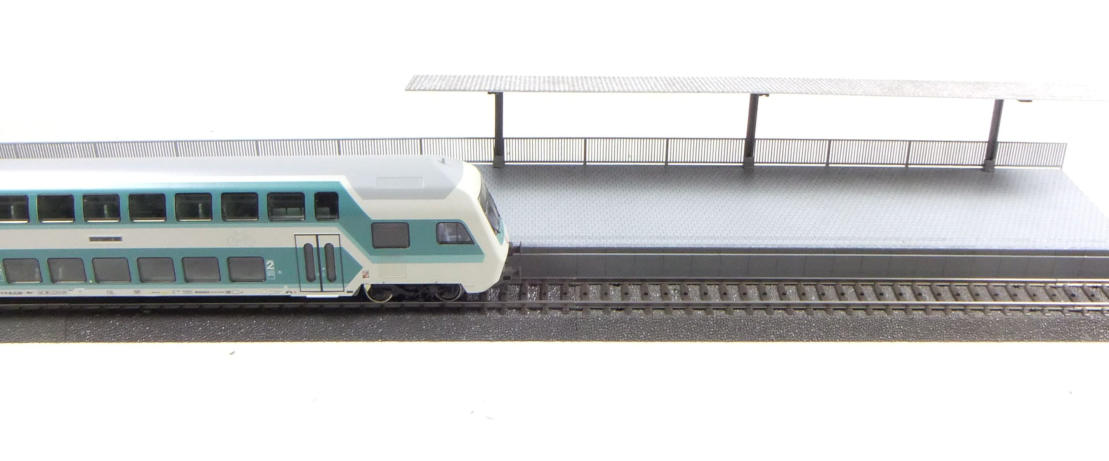

Bahnsteigdach
Das Bahnsteigdach schützt die Reisenden vor Wettereinflüssen aller Art.
Deswegen ist dieser Bau auch unablässig für jeden Bahnsteig. Auch dieses
Thema wurde im Modusteck Bahnsteigsystem bedacht und vorbildlich in
unterschiedlichen Epochen umgesetzt.

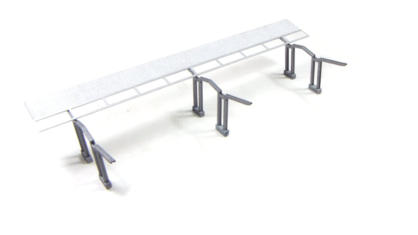

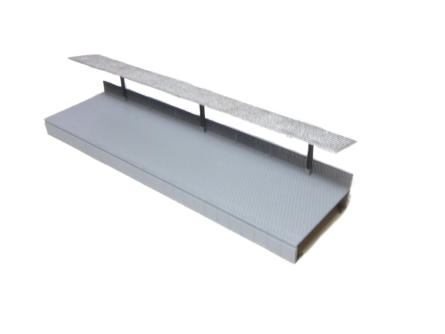

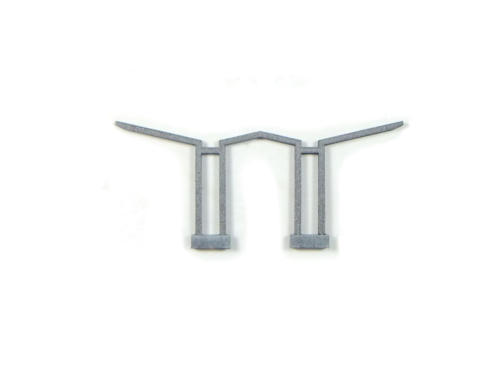

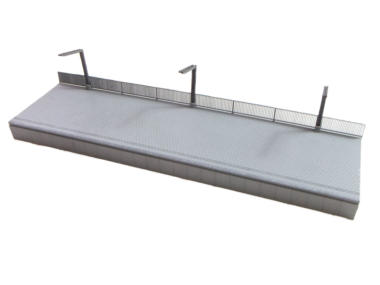

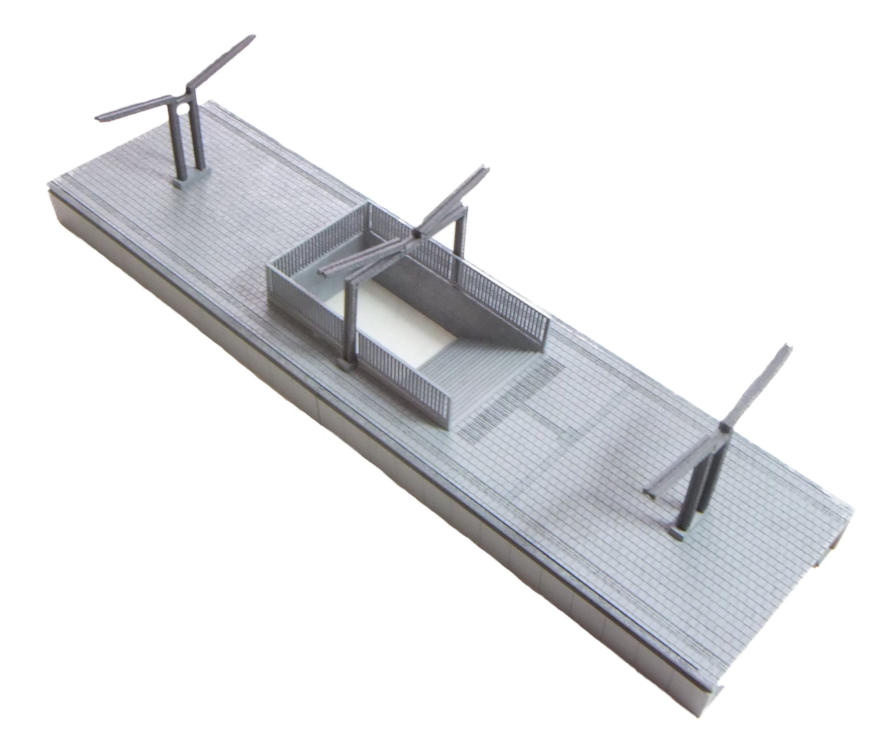

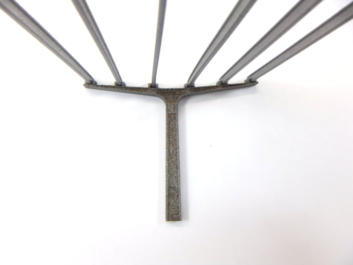

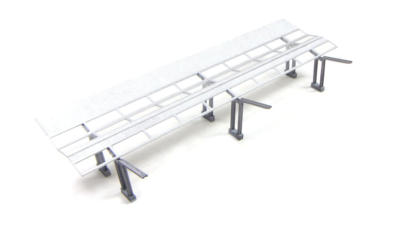

Ich biete Ihnen einige Arten/Varianten
von Bahnsteigstützen/-dächer in meinem
Sortiment an. Die Montage und Hand-
habung ist sehr leicht möglich und kann
von jedem in wenigen Minuten vollbracht
werden.

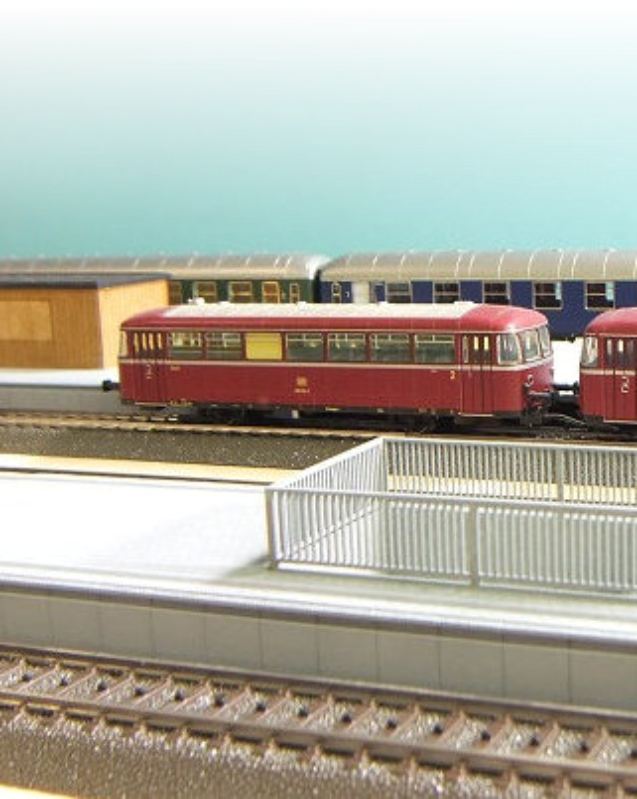

Es spielt keine Rolle ob Sie einen Mittelbahnsteig/Inselbahnsteig oder einen
seitlichen Bahnsteig verbauen. Ich habe im Sortiment immer das passende
Bauteil wie Sie anhand der Beispielbilder sehen können.
Ich biete Ihnen selbstverständlich auch die Möglichkeit an, mit unseren
Bahnsteigdach vorbildlich den Bereich der Ab- und Aufgängen mit
Bahnsteigstützen zu überspannen. Diese Art von Bahnsteigstützen finden
Sie auch häufig in der Wirklichkeit wieder.

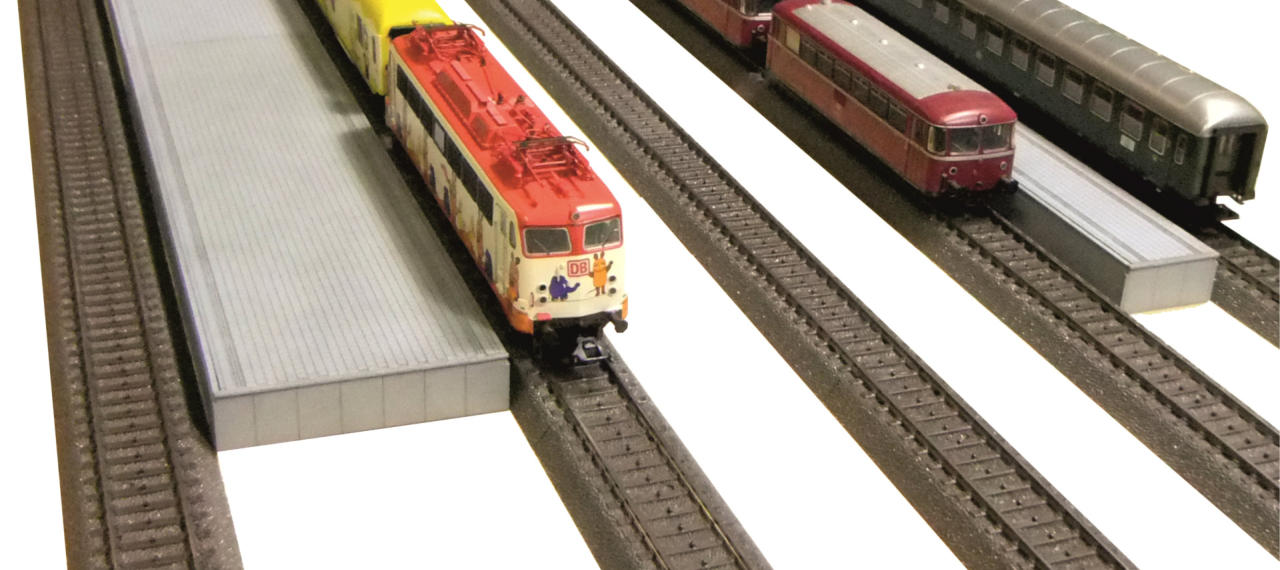

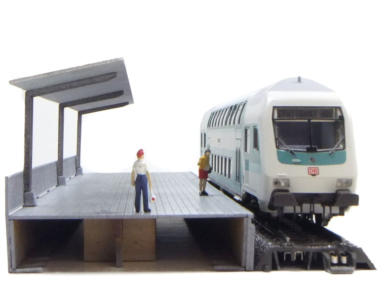

Seitlicher Bahnsteig

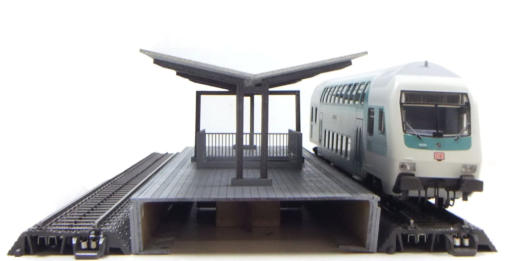

Mittelbahnsteig/Inselbahnsteig

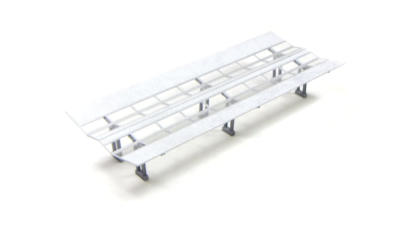

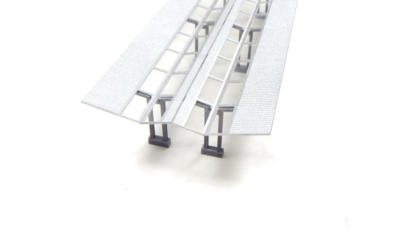

Bahnsteigdach für Breite Bahnsteige
Da ich alle Modusteck Systeme stetig ergänze, kommt nun 2020
auch für die breiteren Bahnsteige Überdachungen auf dem Markt.

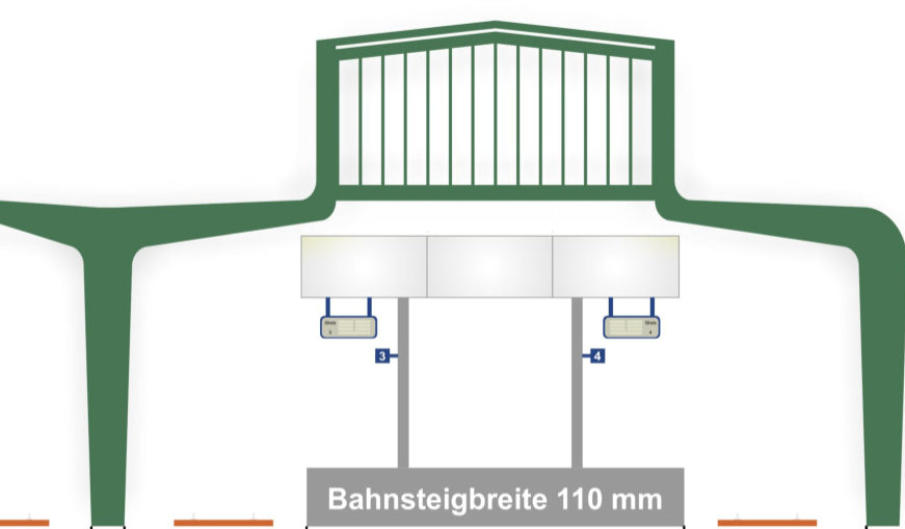

Hier bediene ich gleich zwei NEUE Breiten mit 110 mm und 147 mm an.
Die Montage ist wie immer modular und schnell möglich. Selbst-
verständlich wurde das bekannte moderne Design für ein einheitliches
Bild, für die Breiten von 110 mm und 147 mm übernommen.

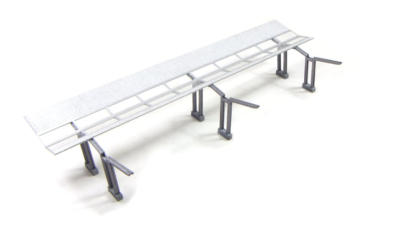

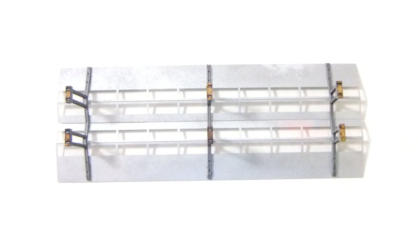

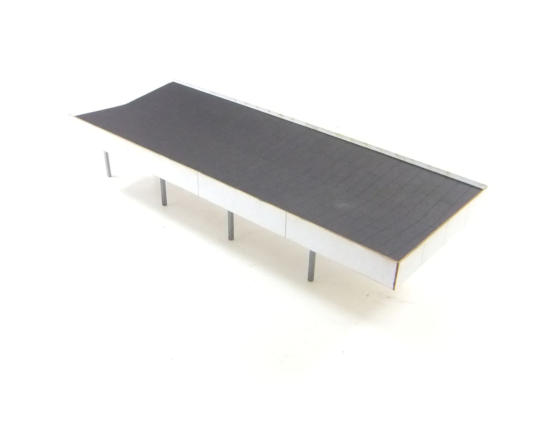

Zudem erscheint eine weitere
komplette Neukonstruktion
für die Bahnsteigbreite von
110 mm. Diese vorbildliche
Variante (Duisburg Hbf) ist wie
gewohnt unendlich in der Länge
erweiterbar und kinderleicht
montierbar! Die Möglichkeit eine
versteckt LED Beleuchtung
einzubauen und die Kabel ohne Aufwand im Inneren zu verlegen, ist
natürlich gegeben. Durch sehr viele Öffnungen im Skelett des Bahnsteig-
daches, ist kein weiteres Nacharbeiten für die Kabelverlegung mehr
erforderlich. Für die Montage der Beleuchtung schneiden Sie die bereits
perforierte Stelle in der Deckenplatte nach Wunsch aus und Ersetzen Sie
diese durch eine transparente Folie.
Eine Ergänzung mit weiterem Zubehör wie Schilder, Zugzielanzeigen usw.
wurde selbstverständlich auch gedacht. Hierzu habe ich passende
Zubehör-Set mit der Artikelnummer H0162006, H0162007, H0162008
erstellt.
110 mm
147 mm

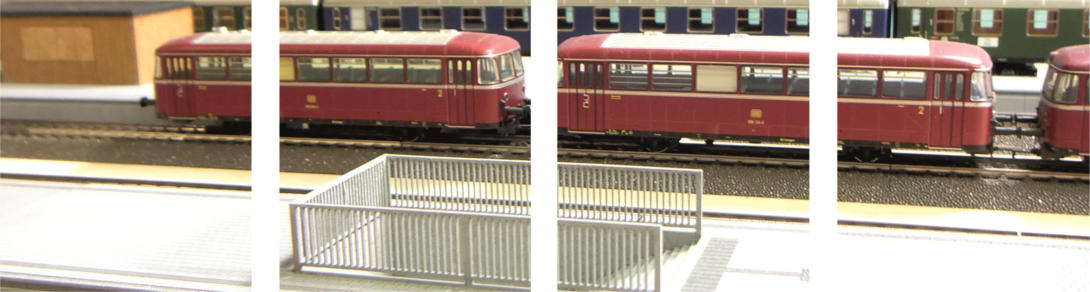

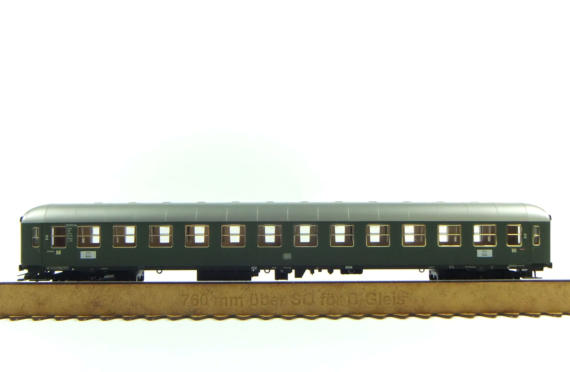

Unterschiedliche Blickwinkel der SO-Höhen
Colorierung des Blindenleitsystem
Die Colorierung des Blindenleitsystem-Streifen kann durch unterschiedliche Methoden vollzogen werden. Bevor ich aber über die
Technik des Colorieren spreche, will ich als erstes das Thema Farbsystem ansprechen. Die Bahnsteigkanten und der Bahnsteigbelag
werden mit dem RAL-Ton 7045 (Telegrau) grundiert. Die Grundierung ermöglicht Ihnen ein leichteres und deckenderes Ergebnis
Ihrer Wunschfarbe an der benötigten Stelle. Für die Nutzung unterschiedlicher Farbsystem die auf Wasser- oder Lösemittel
basieren ist die Grundierung ideal geeignet. Sie können somit mit Lackfarben, E-Mailfarben, Lackstift 2-4mm, Dispersionsfarben,
Silikatfarben, usw. Ihr Blindenleitsystem farblich gestalten. Für Personen mit ruhigen Händen empfehle ich einen etwas dickeren
Lackstift. Gerne kann man diesen Lackstift an einem Lineal entlang führen. Sollten Sie etwas unsicher mit dem Farbauftrag sein,

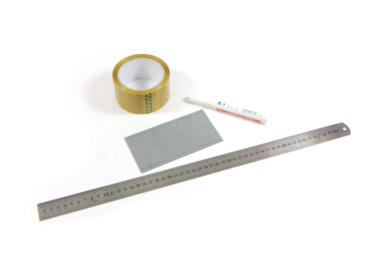

nutzen Sie bitte ein Klebeband zum abkleben an den Kanten (siehe Bild). Ich empfehle hierfür leicht klebende Klebebänder
(Tesa, Paketklebeband, UV-Klebeband, Kreppklebeband). Von der Nutzung von Panzertape, Gaffaband oder Gewebeband rate ich ab.
Sie haben die Möglichkeit die Farbe mit dem Stift, Pinsel, Lackierpistole oder einer Sprühdose aufzutragen. Lassen Sie die Farbe ausreichend trocknen, bevor Sie das Klebeband wieder abziehen.

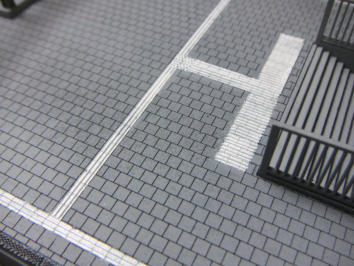

Blindenleitsystem
Je nachdem welche Epoche Sie verbauen möchten, haben Sie die Möglichkeit
zwischen einem Blindenleitsystem und ohne Blindenleitsystem zu entscheiden.
Zum colorieren des Blindenleitsystem sind alle gängigen Farbprodukte möglich.
Warum colorieren wir das Blindenleitsystem nicht ab Werk? Eine Colorierung
wäre möglich, da sich aber die Varianten im Vorbild farblich unterscheiden,
überlassen wir sicherheitshalber dem Kunden die farbliche Gestaltung des
Blindenleitsystem.
1.
2.
3.
4.
Platzieren Sie die Bahnsteigkanten, an Ihrem gewünschten Ort.
Fixieren Sie diese mit Schrauben oder mit Klebstoff auf dem
Untergrund.
Wahlweise können Sie selbstverständlichen den Bahnsteig auch
lose zum entnehmen/hinstellen (Ideal für Bodenbahner geeignet)
nutzen. Hierfür erleichtern unsere Bahnsteig Bodenplatten die
Montage.
Platzieren Sie nun die Abschluss-Kante und die Zwischenraumfüller.
Fixieren Sie diese mit Schrauben oder mit Klebstoff auf dem
Untergrund.
Streichen Sie nun Klebstoff auf die Ablagekante auf und verkleben Sie
diese dann mit dem Bahnsteigbelag.
Achtung: Haben Sie die Bahnsteigkanten auf den Untergrund
aufgeschraubt oder verklebt ist nach der Trocknung ein herankommen
nicht mehr möglich!
Achten Sie bei der Montage auf bündige und schlüssige Übergänge
2.1
Platzieren Sie nun die Abschluss-Kante und die Zwischenraumfüller,
halten Sie hierfür den Bereich der Öffnung frei..
Fixieren Sie diese mit Schrauben oder mit Klebstoff auf dem
Untergrund.
3.1
Streichen Sie nun Klebstoff auf die Ablagekante auf und verkleben Sie
diese dann mit dem Bahnsteigbelag. Sie haben die Möglichkeit zuvor
schon die Öffnung (Treppe, Aufzug usw. )mit dem Zubehör auszustatten
Achtung: Haben Sie die Bahnsteigkanten auf den Untergrund
aufgeschraubt oder verklebt ist nach der Trocknung ein herankommen
nicht mehr möglich!
In wenigen Schritten zum fertigen Bahnsteig
5.
6.

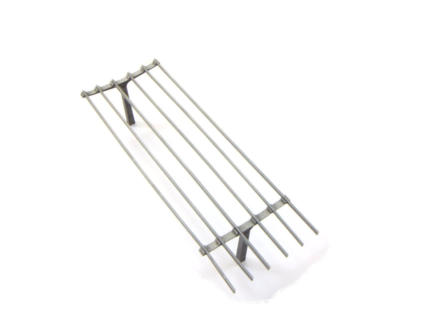

Ermitteln Sie Ihre wunschPosition wo die
Bahnsteigstützen angebracht werden sollen.
Ich emfehlen auf eine Länge von 292 mm mindestens
3 Bahnsteigstützen.
Montage Tipp: Messen Sie 73,5 mm / 36,5 mm vom
Bahnsteigrand zur Mitte hin ( 1. Stütze). nun von
diesem Punkt aus 73,5 mm / 109,5 mm zur nächsten
Stütze. Montieren Sie nun mittig an den
ausgemessenen Punkten die bahnsteigstützen.So
erhalten Sie einen gleichmässigen abstand der stützen
und das Bahnsteigdach ist immer ordentlich verbaut.
7.
kleben Sie nun mit einem Klebstoff das Bahnsteigdach
auf und fixieren Sie es mt Klammern. achten Sie darauf,
dass das Dach mittig aufgebracht wird um einen
sauberen Übergang zu allen Seiten zu haben
Die Montage der Bauteile H0162004 U.H087005/H087006 ist
natürlich auch leicht gehalten. Führen Sie die Dachstreben
in die Bahnsteigstütze ein .Platzieren Sie die Stützen
mit einem korrekten Abstand wie Sie es wünschen .
Eine fixierung kann erfolgen. Sollten Sie noch Zubehör
nutzen wollen, montieren sie dies bitte vor der ver-
klebung. Dieses Bahnsteigdach ist für eine verlegung
auch in Kurven ausgelegt/geeignet. Je Nach an-
forderungen, nutzen sie bitte das korrekte Bahnsteigdach
Folgen Sie bei der Dachplattenmontage Schritt 7.
8.
7.1.
Bahnsteig Zubehör
Jeder Bahnsteig bekommt noch mehr Leben, wenn dieser vorbildlich ausgestattet ist.
Mit meinem großem Portfolio an Bahnsteig-Zubehör bekommen Sie noch mehr Realität
auf Ihren Bahnsteig, Bahnhof oder Bahnhofsvorplatz.
Zu Besuch bei Frank Buttig
und der Firma Xtrain24
An vielen Bahnhöfen und größeren
Bahnsteigen, finden Sie sehr häufig Roll-
treppen oder eine Kombination von
Rolltreppe und Treppe vor. Aus diesem
Grund, darf natürlich dieses Zubehör
nicht im Modusteck Bahnsteig-System
fehlen.

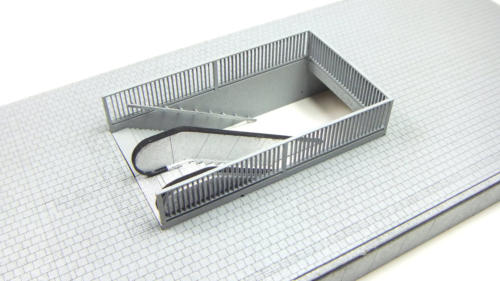

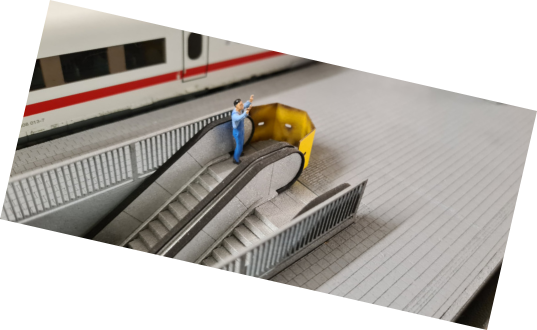

Bei dem Artikel Rolltreppe/Treppe 2
Art.-Nr.: H0871005, wurde darauf
geachtet, das eine Montage der Treppe
und Rolltreppe auch spiegelverkehrt
durchgeführt werden kann. So können
Sie selbst nach Ihren wünschen die
Montage vollziehen

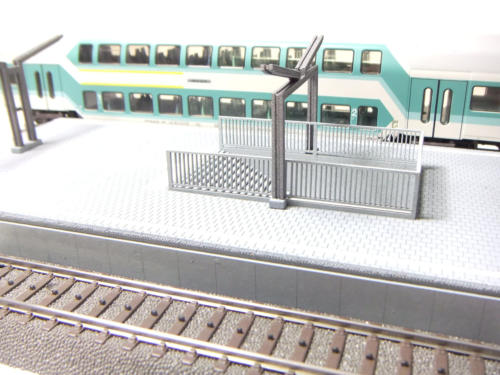

In der heutigen Zeit ist es üblich Bahnhöfe und Bahnsteige barrierefrei zu
gänglich zu machen. Somit darf ein Aufzug für Rollstuhlfahrer, Körperlich
beeinträchtigte oder Personen mit Kinderwagen nicht im Sortiment fehlen.
Mit diesem Zubehör haben nun Ihre Preiserlein vorbildlich keine Ein-
schränkungen mehr, Ihren Zug pünktlich und barrierefrei zu bekommen.

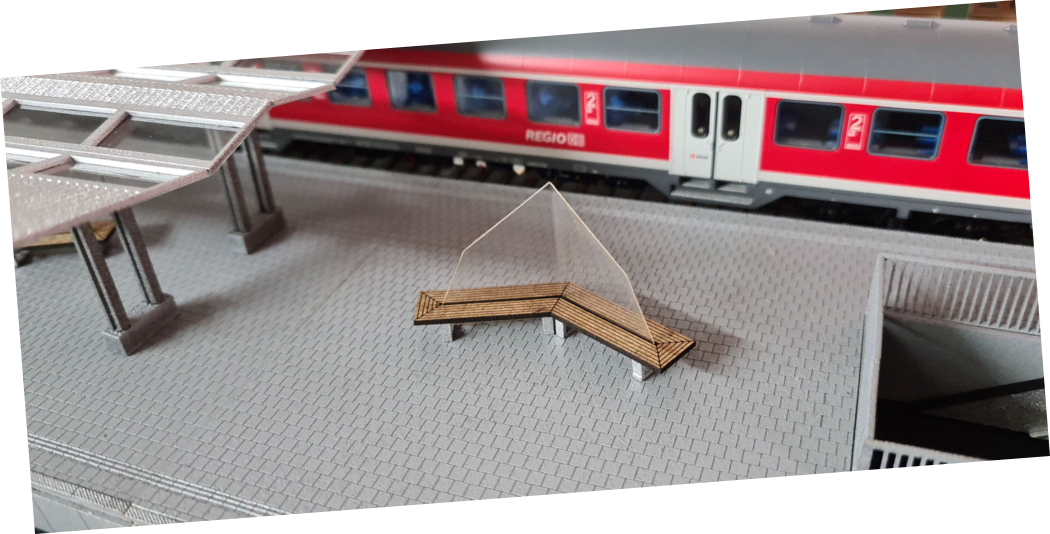

Früher war es üblich seine Zigarettenstummel
im Bahngleis zu entsorgen. Dies wurde mit der
Errichtung von Aschenbecher und Raucher-
zonen reduziert. Nun haben Sie die
Möglichkeit, dies auf Ihrem Bahnsteig
nachzubilden/umzusetzen, um so für noch
mehr Ordnung zu sorgen.
