Gleisgeometrie (Fleischmann Picollo*)
Colorierung des Blindenleitsystem
Die Colorierung des Blindenleitsystem-Streifen kann durch unterschiedliche Methoden vollzogen werden. Bevor ich aber über die Technik des Colorieren sprechen, will ich als erstes das Thema Farbsystem ansprechen. Die Bahnsteigkanten und der Bahnsteigbelag werden mit dem RAL-Ton 7045 (Telegrau) grundiert. Die Grundierung ermöglicht Ihnen ein leichteres und deckenderes Ergebnis Ihrer Wunschfarbe an der benötigten Stelle. Für die Nutzung unterschiedlicher Farbsystem die auf Wasser- oder Lösemittel basieren ist die Grundierung ideal geeignet. Sie können somit mit Lackfarben, E-Mailfarben, Lackstift 2-4mm, Dispersionsfarben, Silikatfarben, usw. Ihr Blindenleitsystem farblich gestalten. Für Personen mit ruhigen Händen empfehle ich einen etwas dickeren Lackstift. Gerne kann man diesen Lackstift an einem Lineal entlang führen. Sollten Sie etwas unsicher mit dem Farbauftrag sein, nutzen Sie bitte ein Klebeband zum abkleben an den Kanten (siehe Bild). Ich empfehle hierfür leicht klebende Klebebänder (Tesa, Paketklebeband, UV-Klebeband, Kreppklebeband). Von der Nutzung von Panzertape, Gaffaband oder Gewebeband rate ich ab. Sie haben die Möglichkeit die Farbe mit dem Stift, Pinsel, Lackierpistole oder einer Sprühdose aufzutragen. Lassen Sie die Farbe ausreichend trocknen, bevor Sie das Klebeband wieder abziehen.
Blindenleitsystem
Je nachdem welche Epoche Sie verbauen möchten, haben Sie die Möglichkeit zwischen einem Blindenleitsystem und ohne Blindenleitsystem zu entscheiden. Zum colorieren des Blindenleitsystem sind alle Gängigen Farbprodukte möglich. Warum colorieren wir das Blindenleitsystem nicht ab Werk? Eine Colorierung wäre möglich, da sich aber die Varianten im Vorbild farblich unterscheiden, überlassen wir sicherheits- halber dem Kunden die farbliche Gestaltung des Blindenleitsystem.

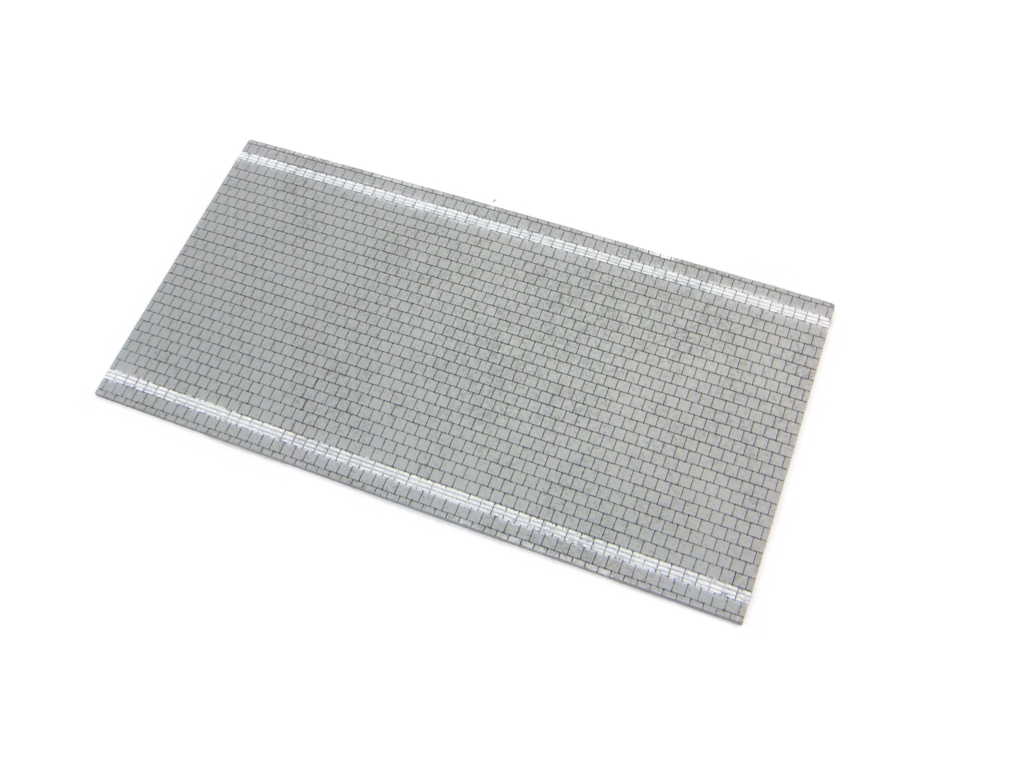

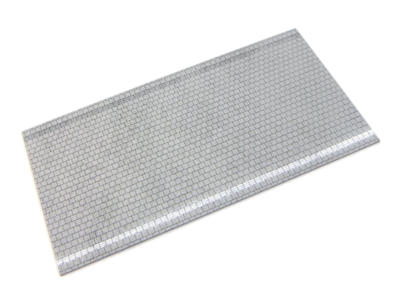

Bahnsteigbelag
Bahnsteigkanten
Mit den Modusteck Bahnsteig Neuheiten 2020 im Basisheft Vol. 1 für Spur N, biete ich Ihnen für das Fleischmann* und Trix* Gleissystem alle SO-Höhen an, die Sie in Wirklichkeit bei der Bahn vorfinden werden. Weitere Gleissystem, sind bereits in der Entwicklung! Warum unterscheiden sich die SO-Höhen bei den unterschiedlichen Modelleisen-
Auch auf unserer Homepage haben wir die Bahnsteigkanten nach den SO-Höhen für Sie sortiert. So gestaltet sich die Orientierung für Sie als ein leichtes.
bahnhersteller? Die SO-Höhe wird immer von der Schwellenoberkante errechnet. Dass heißt, das von mir immer die Höhe der Bahnschwellen und gegebenenfalls des Schotterbett mit berücksichtigt werden muss. Dieses muss natürlich bei der Bahnsteighöhe mit einberechnet werden und dadurch ergeben sich im Modellbahnbereich, je nach Gleissystem unterschiedliche Höhen. Da ich aber daran interessiert bin, das Vorbild auf Ihre Anlage zu bringen, gehe ich sehr gerne den großen Aufwand ein. In der Grafik erkläre ich Ihnen, die einzelnen SO-Höhen und ihren Nutzungszweck. Die Abgebildeten SO-Höhen sind in der Grafik un- abhängig von Ihrem Gleissystem.
Bahnsteigbelag
Bahnsteigdach

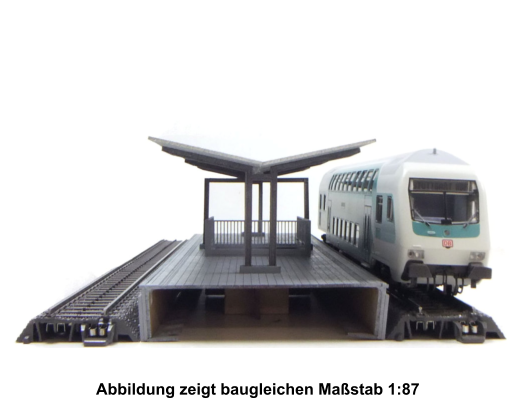

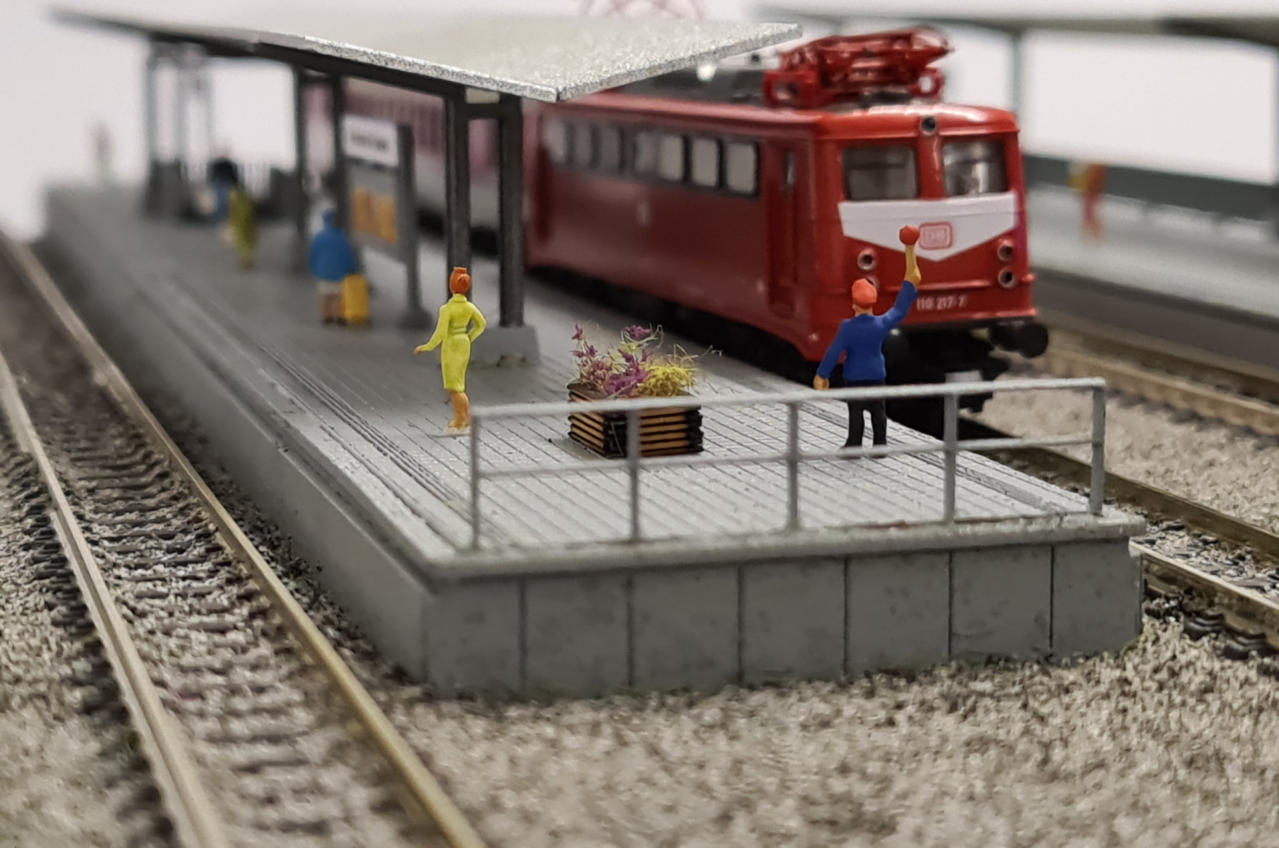

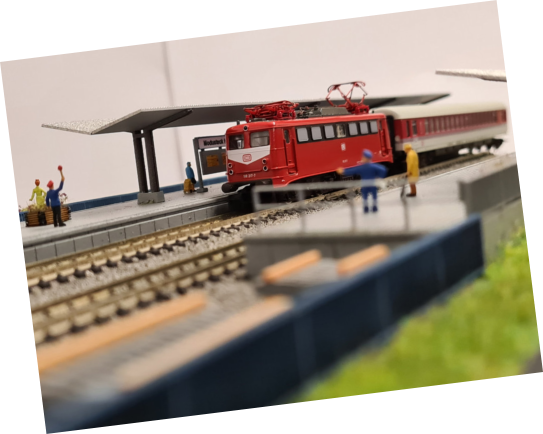

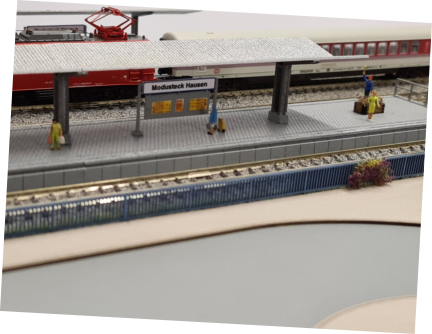

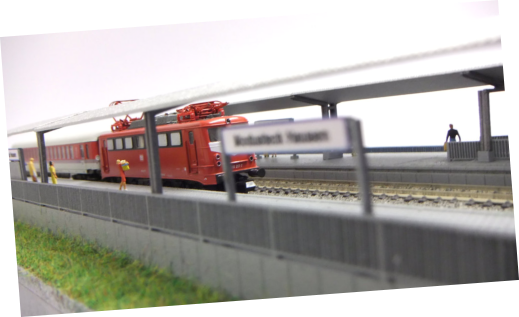

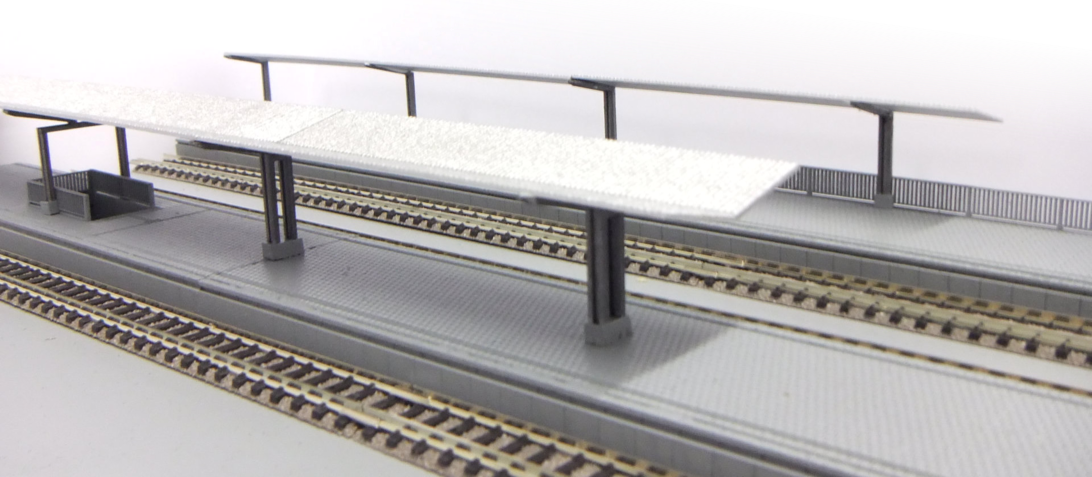

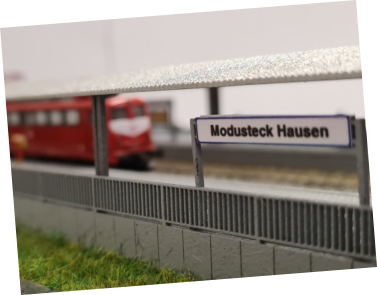

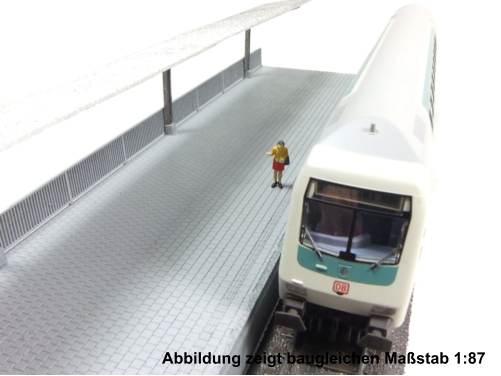

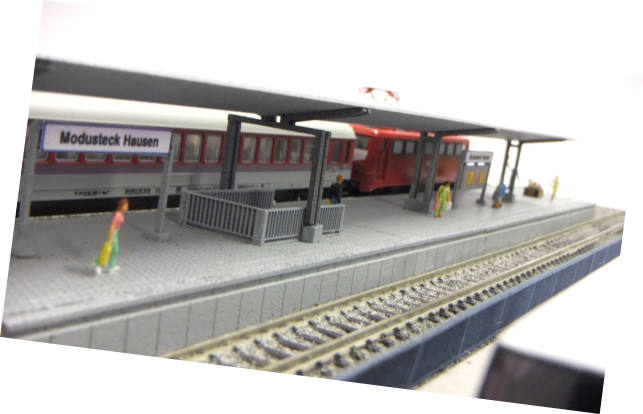

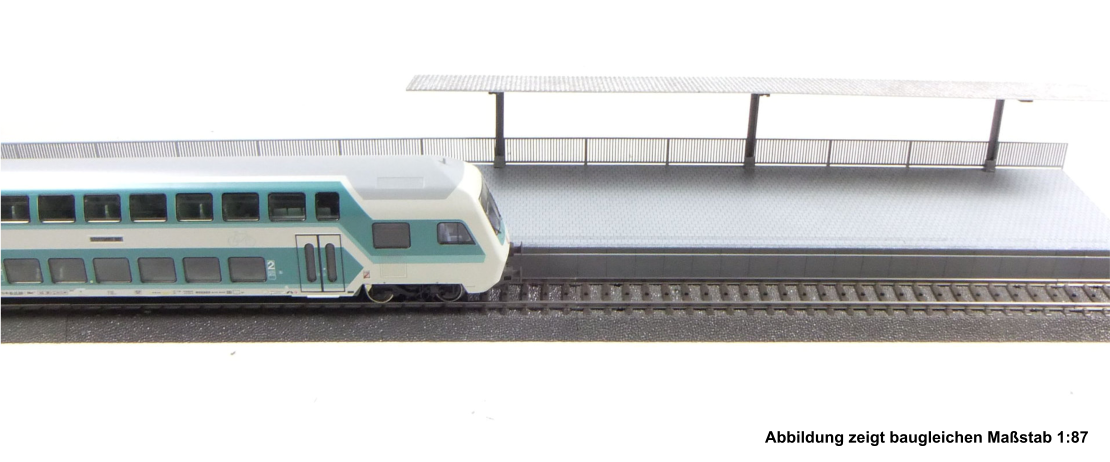

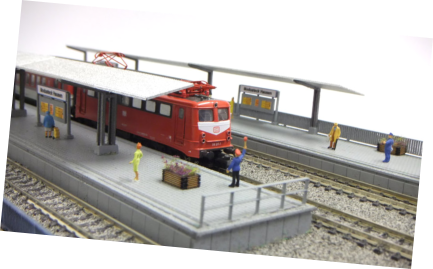

Das Bahnsteigdach schützt die Reisenden vor Wettereinflüssen aller Art. Deswegen ist dieser Bau auch unablässig für jeden Bahnsteig. Auch dieses Thema wurde im Modusteck Bahnsteigsystem bedacht und vorbildlich in unterschiedlichen Epochen umgesetzt. Ich biete Ihnen einige Arten/Varianten von Bahnsteigstützen/-dächer in meinem Sortiment an. Die Montage und Hand- habung ist sehr leicht möglich und kann von jedem in wenigen Minuten vollbracht werden. Es spielt keine Rolle ob Sie einen Mittelbahnsteig/Inselbahnsteig oder einen seitlichen Bahnsteig verbauen. Ich habe im Sortiment immer das passende Bauteil wie Sie anhand der Beispielbilder sehen können. Ich biete Ihnen selbstverständlich auch die Möglichkeit an, mit unseren Bahnsteigdach vorbildlich den Bereich der Ab- und Aufgängen mit Bahnsteigstützen zu überspannen. Diese Art von Bahnsteigstützen finden Sie auch häufig in der Wirklichkeit wieder.
Seitlicher Bahnsteig
Mittelbahnsteig/Inselbahnsteig
Gleisgeometrie (Fleischmann u. Trix Schwellengleis*)

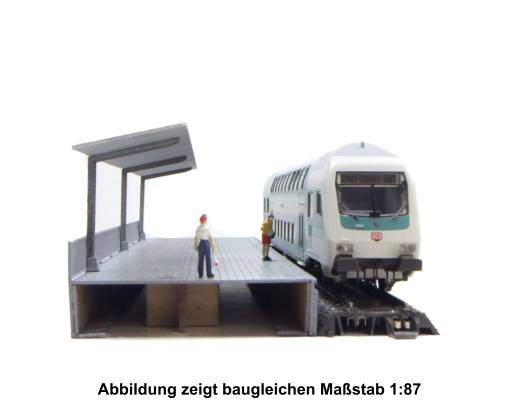

Bahnsteigmontage
1.
2.
3.
4.
Platzieren Sie die Bahnsteigkanten, an Ihrem gewünschten Ort. Fixieren Sie diese mit Schrauben oder mit Klebstoff auf dem Untergrund. Wahlweise können Sie selbstverständlichen den Bahnsteig auch lose zum entnehmen/hinstellen (Ideal für Bodenbahner geeignet) nutzen. Hierfür erleichtern unsere Bahnsteig Bodenplatten die Montage.
Platzieren Sie nun die Abschluss-Kante und die Zwischenraumfüller. Fixieren Sie diese mit Schrauben oder mit Klebstoff auf dem Untergrund.
Streichen Sie nun Klebstoff auf die Ablagekante auf und verkleben Sie diese dann mit dem Bahnsteigbelag. Achtung: Haben Sie die Bahnsteigkanten auf den Untergrund aufgeschraubt oder verklebt ist nach der Trocknung ein herankommen nicht mehr möglich!
Achten Sie bei der Montage auf bündige und schlüssige Übergänge
2.1

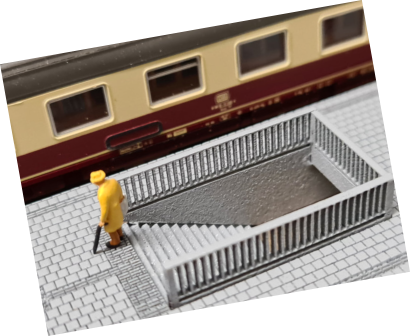

Platzieren Sie nun die Abschluss-Kante und die Zwischenraumfüller, halten Sie hierfür den Bereich der Öffnung frei.. Fixieren Sie diese mit Schrauben oder mit Klebstoff auf dem Untergrund.
3.1
Streichen Sie nun Klebstoff auf die Ablagekante auf und verkleben Sie diese dann mit dem Bahnsteigbelag. Sie haben die Möglichkeit zuvor schon die Öffnung (Treppe, Aufzug usw. )mit dem Zubehör auszustatten Achtung: Haben Sie die Bahnsteigkanten auf den Untergrund aufgeschraubt oder verklebt ist nach der Trocknung ein herankommen nicht mehr möglich!
In wenigen Schritten zum fertigen Bahnsteig
5.
6.
Ermitteln Sie Ihre wunschPosition wo die Bahnsteigstützen angebracht werden sollen. Ich emfehlen auf eine Länge von 159 mm mindestens 3 Bahnsteigstützen. Montage Tipp: Messen Sie 39,7 mm / 19,8 mm vom Bahnsteigrand zur Mitte hin ( 1. Stütze). nun von diesem Punkt aus 39,7 mm / 59,6 mm zur nächsten Stütze. Montieren Sie nun mittig an den ausgemessenen Punkten die bahnsteigstützen. So erhalten Sie einen gleichmässigen abstand der stützen und das Bahnsteigdach ist immer ordentlich verbaut.
7.
kleben Sie nun mit einem Klebstoff das Bahnsteigdach auf und fixieren Sie es mt Klammern. achten Sie darauf, dass das Dach mittig aufgebracht wird um einen sauberen Übergang zu allen Seiten zu haben
FAQ

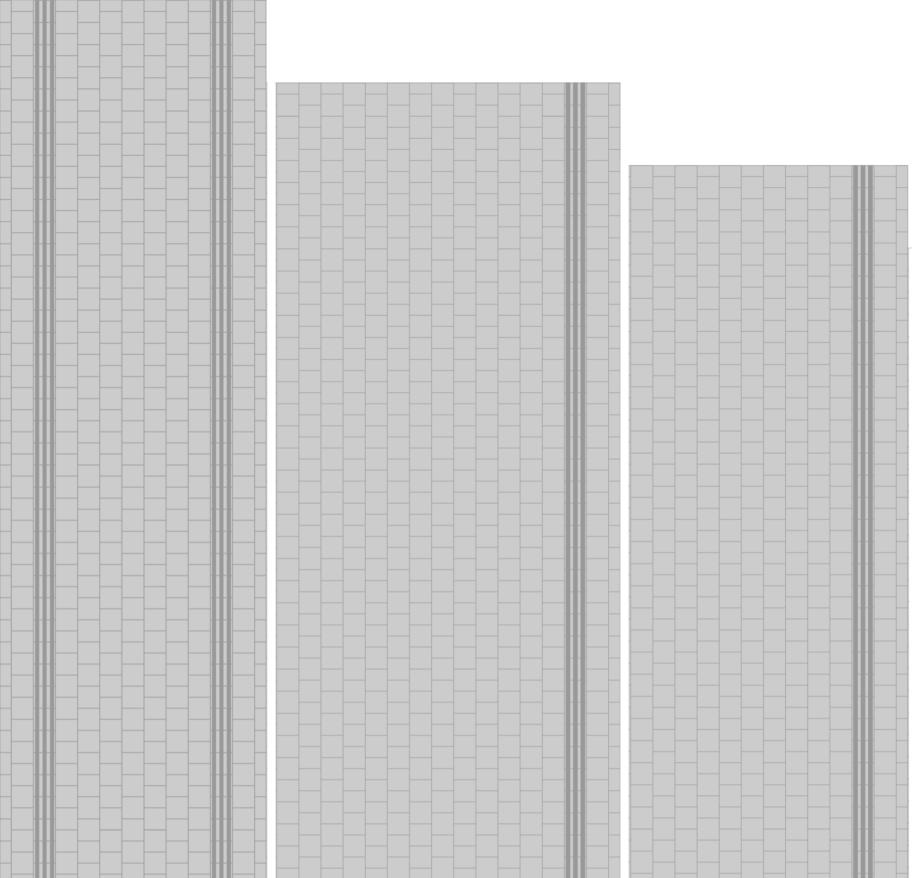

Die Bahnsteigbeläge sind aktuell auf die Gleisgeometrie des Fleischmann Piccolo* und dem Roco* Fleischmann* und Minitrix* Schwellengleis System ausgelegt. Diese können aber selbstverständlich auch für weitere Gleisgeometrien genutzt werden. Weitere Gleisgeometrien folgen demnächst und nach Nachfrage. Die Montage des Bahnsteigbelag ist mit einlegen in der Bahnsteigkante auf die Nut abgeschlossen. Die Fixierung mit Holzleim stellt eine perfekte Klebe- verbindung da. Ein unterbauen des Bahnsteigbelag durch die Unterbaustützen, schützt den Bahnsteigbelag vor dem durchbiegen. Ich werde zukünftig weitere Dekore für den Bahnsteigbelag anbieten. Die Materialstärke von 1 mm mit zwei wählbaren Belaglängen von 159 mm und 80 mm, bietet eine leichte Bearbeitung für spezielle und außergewöhnliche Konstruktionen. Nutzen Sie mein Modusteck Bahnsteig-System herkömmlich, ist selbstverständlich keine Bearbeitung notwendig. Ich biete folgende Bahnsteigbreiten an. Hierzu müssen Sie auf beiden Seiten jeweils 2 mm für die Breite der Bahnsteigkanten anrechnen.
Ein Baubereicht der Firma Spur-N-Teile.de
Autor: Daniel Mechling
Bahnsteig Zubehör
Jeder Bahnsteig bekommt noch mehr Leben, wenn dieser vorbildlich ausgestattet ist. Mit meinem großem Portfolio an Bahnsteig-Zubehör bekommen Sie noch mehr Realität auf Ihren Bahnsteig, Bahnhof oder Bahnhofsvorplatz.
