Modusteck Arkaden Spur N

Das Spur N Modusteck Arkaden-System ist auf Grund der kleinen Größe, eine weitere Innovation geworden. Seit der Verkleinerung des Modusteck Arkaden-System in den Maßstab Spur N, ist es Ihnen nun möglich, Ihre Schmückstücke, auf einem vorbildlichen Bahndamm verkehren zu lassen. Das Modusteck Arkaden- System, ist mit seinen durchdachten Eigenschaften für jede /-n Modellbahner /-innerin eine Bereicherung auf seiner kleinen großen Welt. Machen Sie sich keine Sorgen um die Kabelverlegung. Ich haben in das Arkaden-System Möglichkeiten eingebaut, Kabel für den Fahrstrom und für die Bahnsteigbeleuchtung unsichtbar zu verlegen. Sie brauchen sich auch keine Sorgen um das Gewicht Ihrer Züge machen. Ein Arkadenelement in der Spur N hält locker 10-15 kg ohne Probleme aus. Wie von der Firma Modellbahn Engl gewohnt, arbeite ich mit Köpfchen und Leidenschaft. Dies finden Sie selbstverständlich auch in dieser neuen Innovation wieder. Das ganze Modusteck Arkaden-System ist wie gewohnt Modular aufgebaut und lässt sich durch weiteres anbauen weiterer Arkadenteile, in der Länge individuell Ihren Gegebenheiten anpassen. Auch die Ergänzung mit dem Modusteck Bahnsteig-System wurde bei der Konstruktion berücksichtigt.

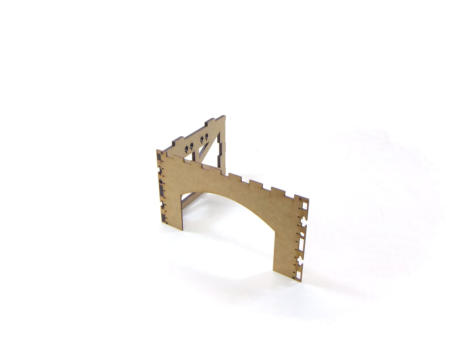

Stecken Sie den Standkörper mit dem Seitenelement zusammen.

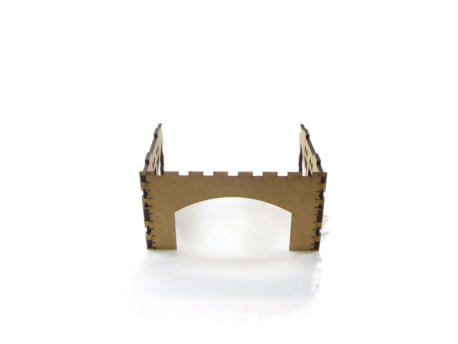

Stecken Sie nun den zweiten Standkörper an.

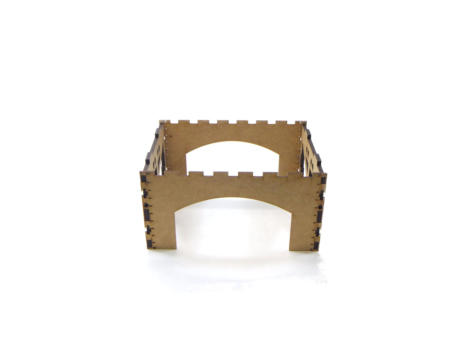

Stecken Sie nun das letzte Seitenelement an.

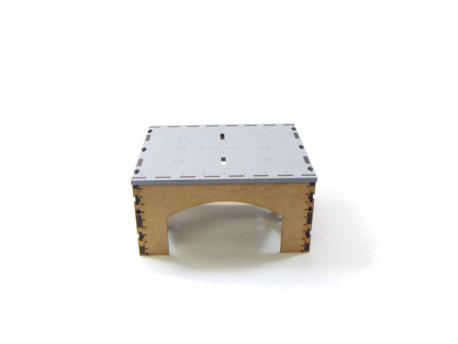

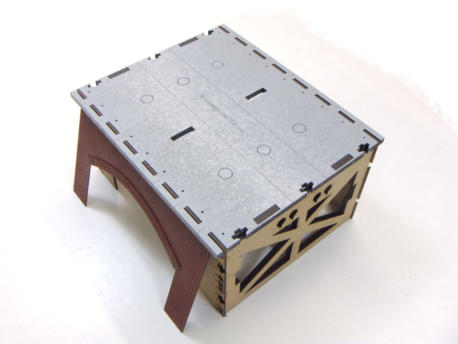

Nun nehmen Sie die Deckplatte und fügen diese in die ganzen Öffnungen ein.

Je nach Variante, kommen wir nun zum Außendekor.

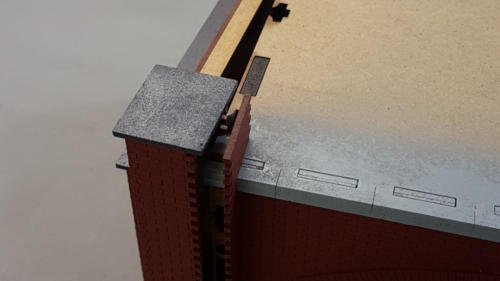

Stecken Sie das Außen- dekorelement nun in die Fuge zwischen Deckplatte und Seitenelement

Zum Schluss fügen Sie noch das Absturzgitter hinzu und stecken die Verblendung je nach Wahl an.

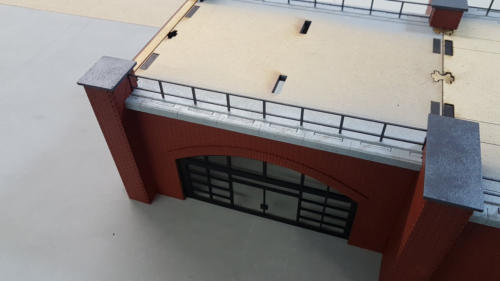

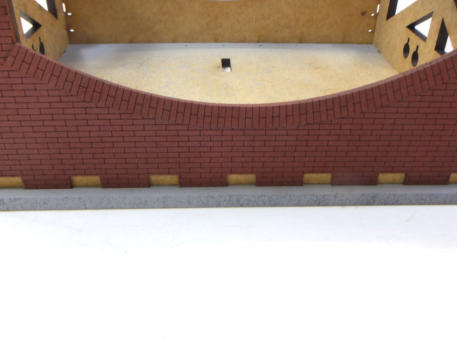

Detailaufnahme

Klein kleiner am kleinsten…

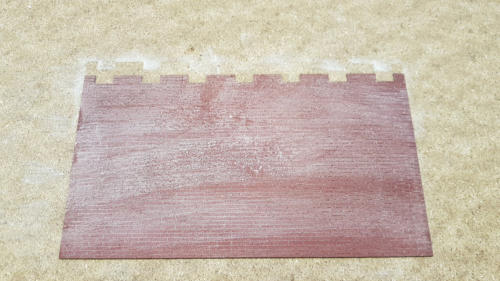

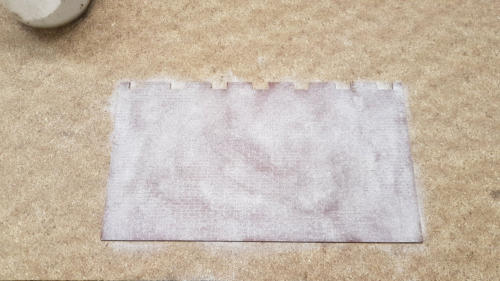

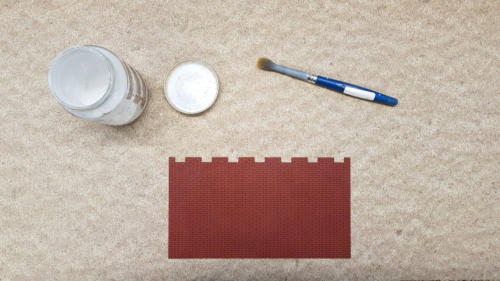

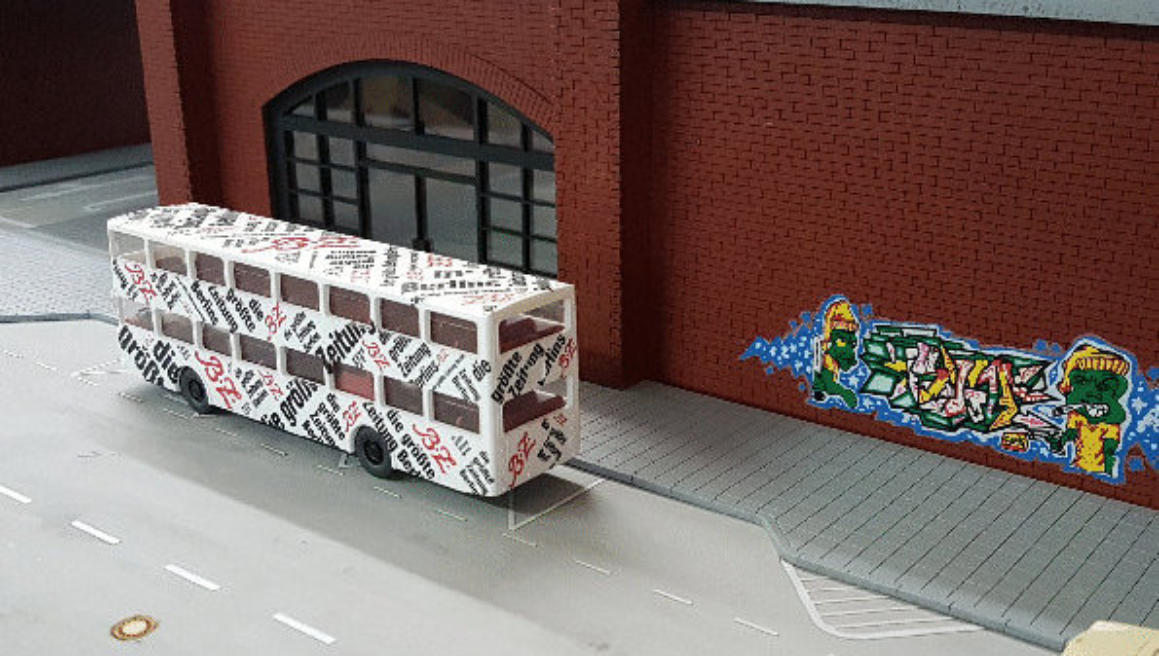

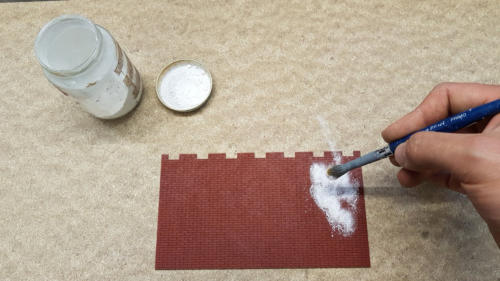

Im Alltag ein unschönes Bild aber auf der Modelleisenbahn ein buntes Detail, das Abwechslung wiedergibt. Sie haben natürlich die Möglichkeit dieses Detail auf den Dekorplatten aufzubringen. Bringen Sie ohne Vor- bereitung Rubbelbilder auf die Oberfläche auf oder gestalten Sie mit Farben Ihr Graffiti selbst.

1.

2.

3.

4.

5.

6.

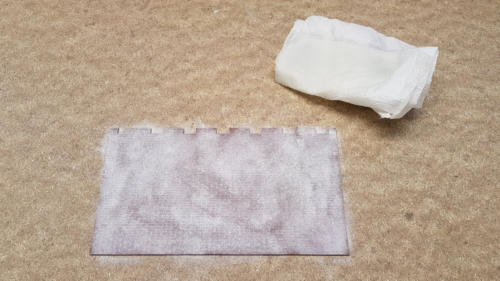

Leben Sie das Rubbelbild auf und rubbeln es an allen Stellen fest. Ziehen Sie nun die Schutzfolie ab.

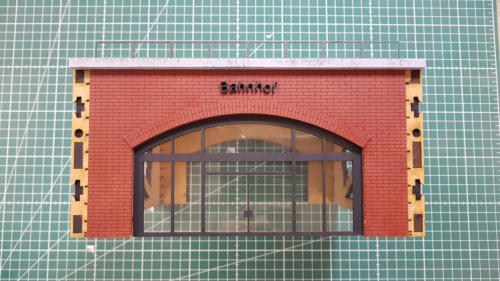

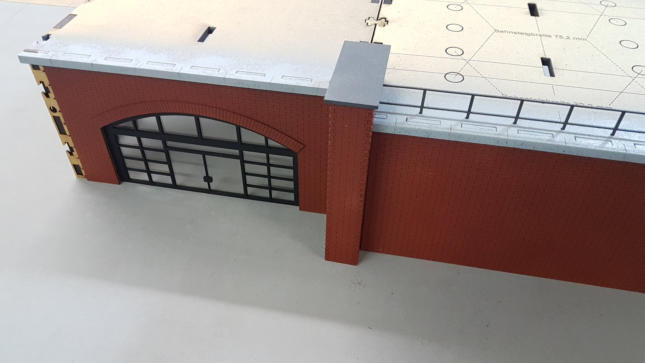

Geschäftszeilen Montage

Die Montage der Geschäftszeilen ist in zwei Schritten erledigt.

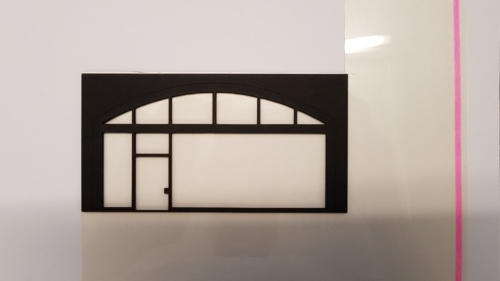

1. Statten Sie das Bauteil mit der im Lieferumfang ent- haltenen Scheibe aus.

2. Verkleben sie die Ladenzeile mit der Dekorplatte. Auf der Ladenzeile ist die korrekte plat- zierung markiert.

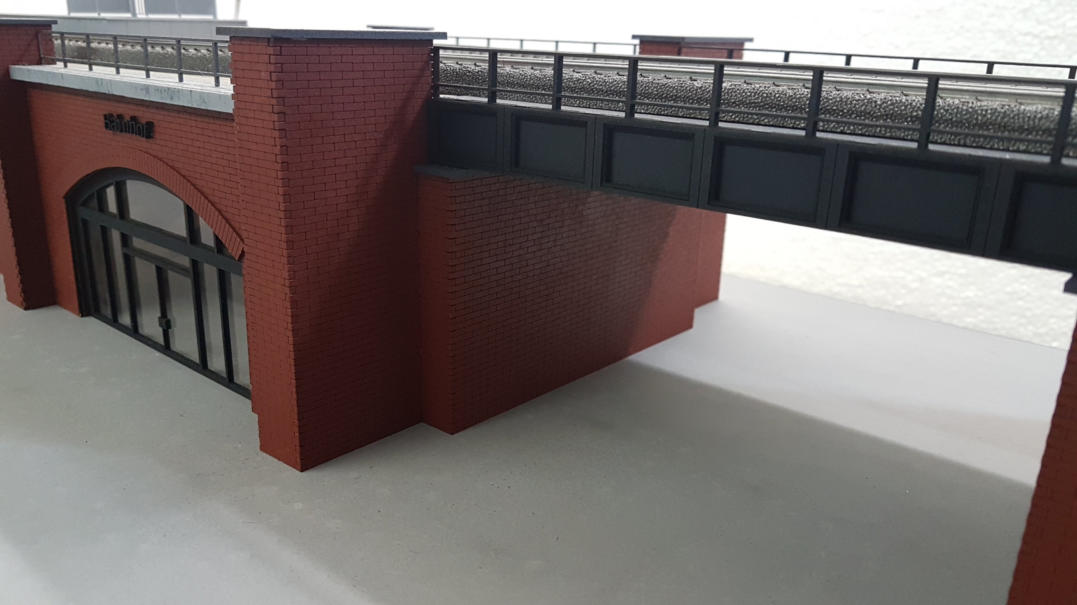

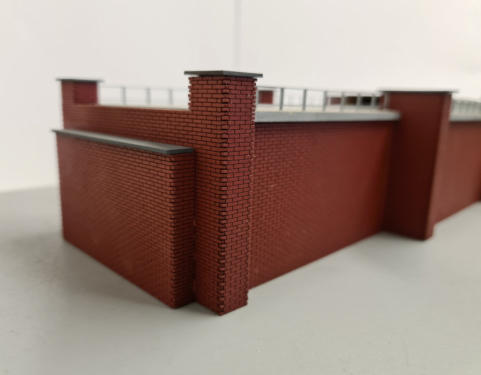

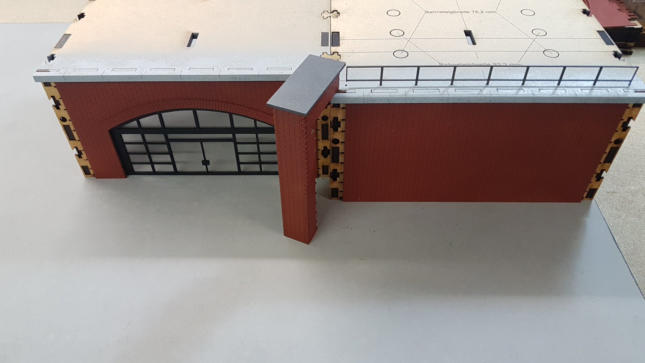

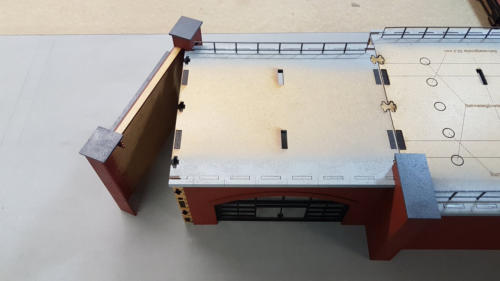

Anbringung der Seitenverblendung und Brücke

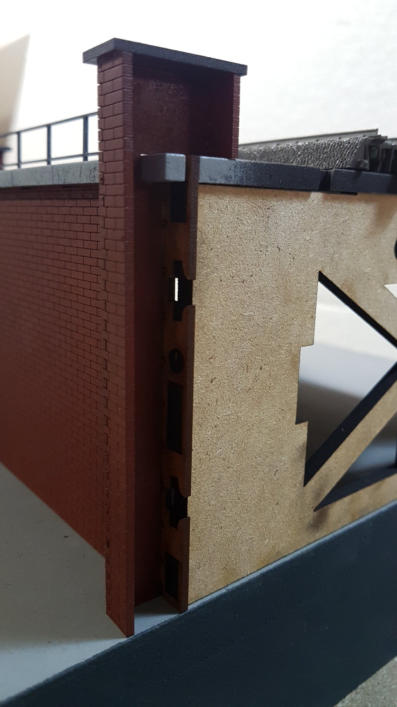

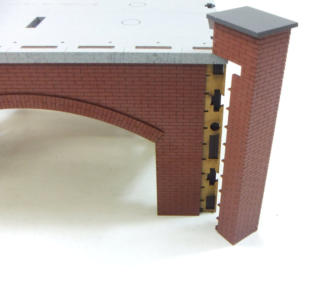

Platzieren sie bündig die Modusteck Arkaden gegeneinander und sichern sie diese mit dem korrekten Verbinder. jetzt haben sie den korrekten abstand, um die Seitenverblendung einzufügen. Die Seitenverjüngung wird ohne weitere änderung an der Arkadenfassede wie bei einer bündigen Fassade eingesteckt. wie sie auf der linken seite am schnittmodell erkennen. haben sie die möglich- keit hier auch zugängig die kabel für fahrstrom oder beleuchtung zu verlegen. eine verklebung muss nicht unbedingt erfolgen. durch die zapfen wird die seiten- verblendung immer korrekt einrasten und bündig ab- schließen. bei der anbringung einer abschlussverblendung verkleben sie bitte nicht alle teile sofort miteinander, da dann sonst das verzapfen nicht mehr möglich ist.

1.

2.

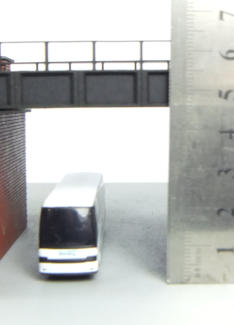

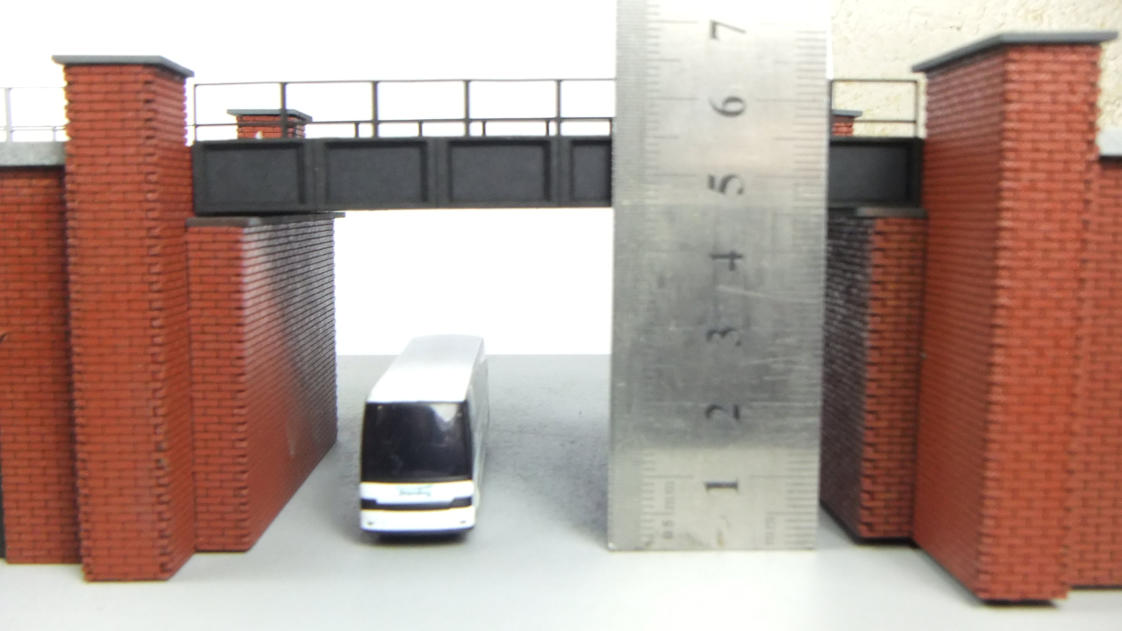

Wir haben hier eine Durchfahrtshöhe von 45 mm. Diese Höhe eignet sich Ideal auch für die Durchfahrt einer Trambahn, mit einer vorbildlichen Montage einer Oberleitung.
