Das 2019 neu entwickelte Modusteck Arkaden-System von der Firma Modellbahn Engl, ist wie gewohnt ein modular aufgebautes Stecksystem, das sich mit den anderen Modusteck Themenbereichen kinderleicht kombinieren lässt.
Mein Modusteck Arkaden-System ist im Modusteck-Bereich die vierte H0 Innovation. Seit der Einführung des Modusteck Arkaden-System, ist es Ihnen nun möglich, Ihre Schmückstücke. auf einem vorbildlichen Bahndamm verkehren zu lassen. Das Modusteck Arkaden-System, ist mit seinen durchdachten Eigenschaften für jede /-n Modellbahner /-innerin eine Bereicherung auf seiner kleinen großen Welt. Machen Sie sich keine Sorgen um die Kabelverlegung. Ich haben in das Arkaden-System Möglichkeiten eingebaut, Kabel für den Fahrstrom und für die Bahnsteigbeleuchtung unsichtbar zu verlegen. Sie brauchen sich auch keine Sorgen um das Gewicht Ihrer Züge machen. Ein Arkadenelement hält einen Erwachsenen Menschen ohne Probleme aus. Wie von der Firma Modellbahn Engl gewohnt, arbeiten ich mit Köpfchen und Leidenschaft. Dies finden Sie selbstverständlich auch in dieser neuen Innovation wieder. Das ganze Modusteck Arkaden-System ist wie gewohnt Modular aufgebaut und lässt sich durch weiteres anbauen weiterer Arkadenteile, in der Länge individuell Ihren Gegebenheiten anpassen. Auch die Ergänzung mit dem Modusteck Bahnsteig-System wurde bei der Konstruktion berücksichtigt. Somit ist Ihnen eine Montage der Bahnsteigbreiten von 32,2 mm und 75,2 mm ohne Probleme möglich. Wir werden zu diesem Punkt weiter unter darauf eingehen.
Montage

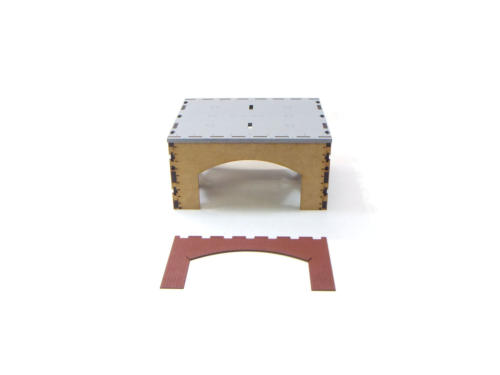

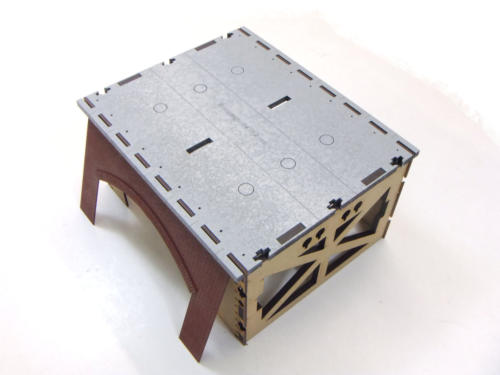

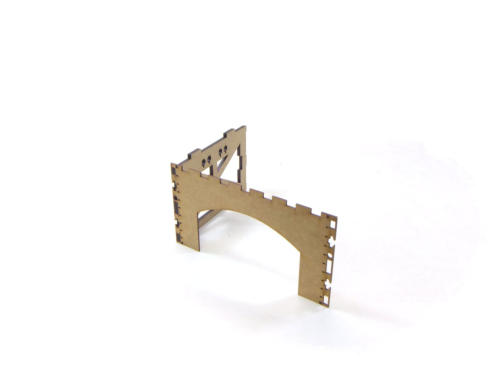

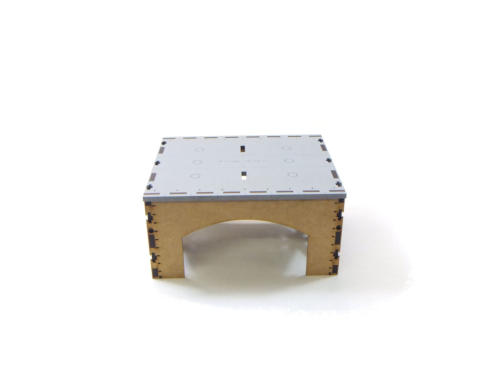

Stecken Sie den Standkörper mit dem Seitenelement zusammen.
Stecken Sie nun den zweiten Standkörper an.
Stecken Sie nun das letzte Seitenelement an.
Nun nehmen Sie die Deckplatte und fügen diese in die ganzen Öffnungen ein.
Je nach Variante, kommen wir nun zum Außendekor.

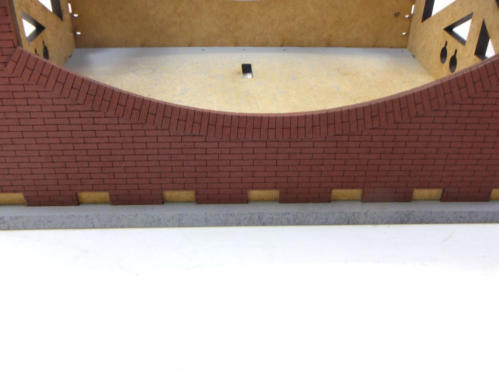

Stecken Sie das Außendekorelement nun in die Fuge zwischen Deckplatte und Seitenelement
Zum Schluss fügen Sie noch das Absturzgitter hinzu und stecken die Verblendung je nach Wahl an.
Detailaufnahme

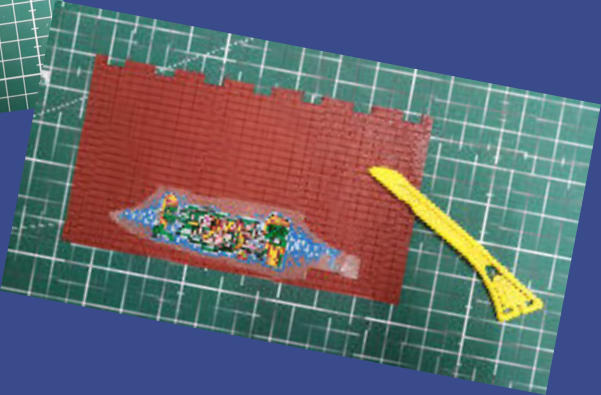

Im Alltag ein unschönes Bild aber auf der Modelleisenbahn ein buntes Detail, das Abwechslung wiedergibt. Sie haben natürlich die Möglichkeit dieses Detail auf den Dekorplatten aufzubringen. Bringen Sie ohne Vor- bereitung Rubbelbilder auf die Oberfläche auf oder gestalten Sie mit Farben Ihr Graffiti selbst.

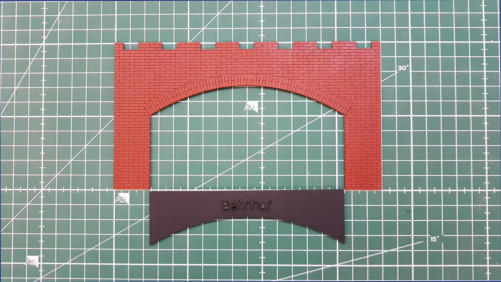

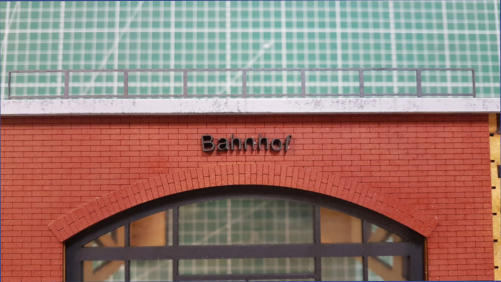

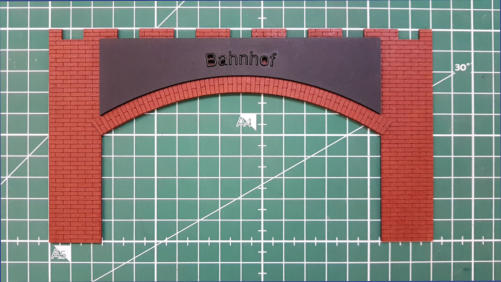

Ich biete Ihnen zu Dekoration Ihrer Arkadenfassade unter- schiedliche Beschriftungssätze an. Mit der Klebeschicht auf der Rückseite, montieren Sie in Handumdrehen den Schriftzug. Die im Lieferumfang enthaltene Schablone, ist an den Radius angepasst und kann bündig an- gelegt werden, um eine Korrekte mittige Klebung zu garantieren.

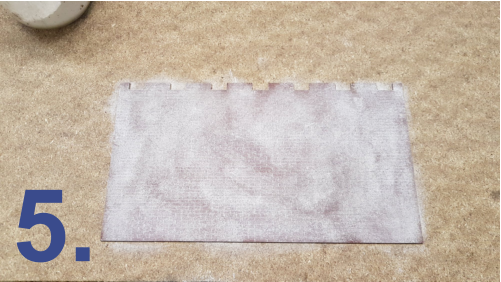

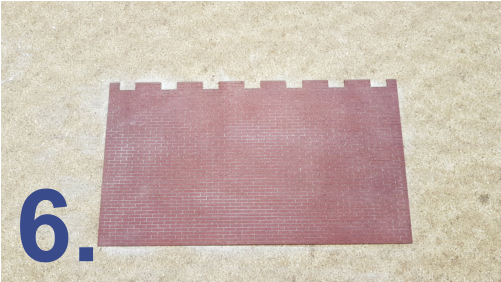

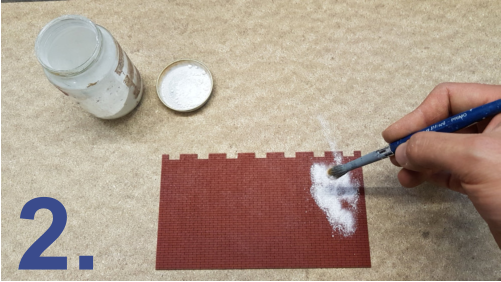

Leben Sie das Rubbelbild auf und rubbeln es an allen Stellen fest. Ziehen Sie nun die Schutzfolie ab.
Geschäftszeilen Montage
Die Montage der Geschäftszeilen ist in zwei Schritten erledigt.

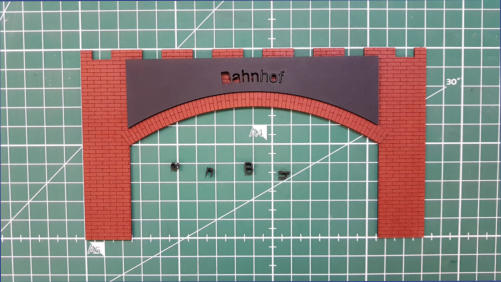

1. Statten Sie die Ladenzeile mit der im Lieferumfang enthaltenen Scheibe aus.
2. Verkleben sie die Ladenzeile mit der Dekorplatte. Auf der Ladenzeile ist die korrekte plat- zierung markiert.
Anbringung der Seitenverblendung und Brücke

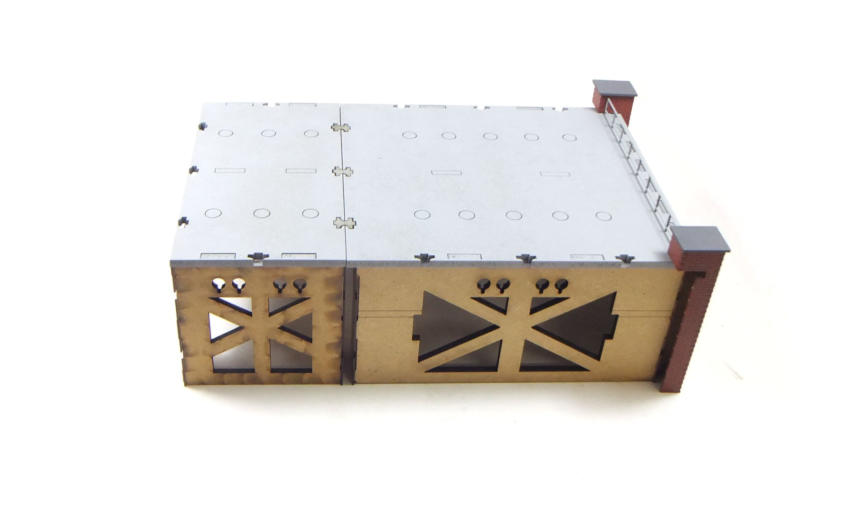

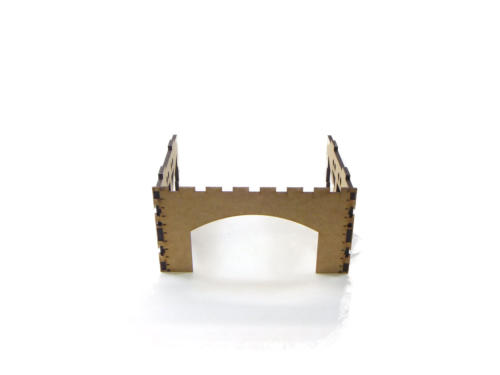

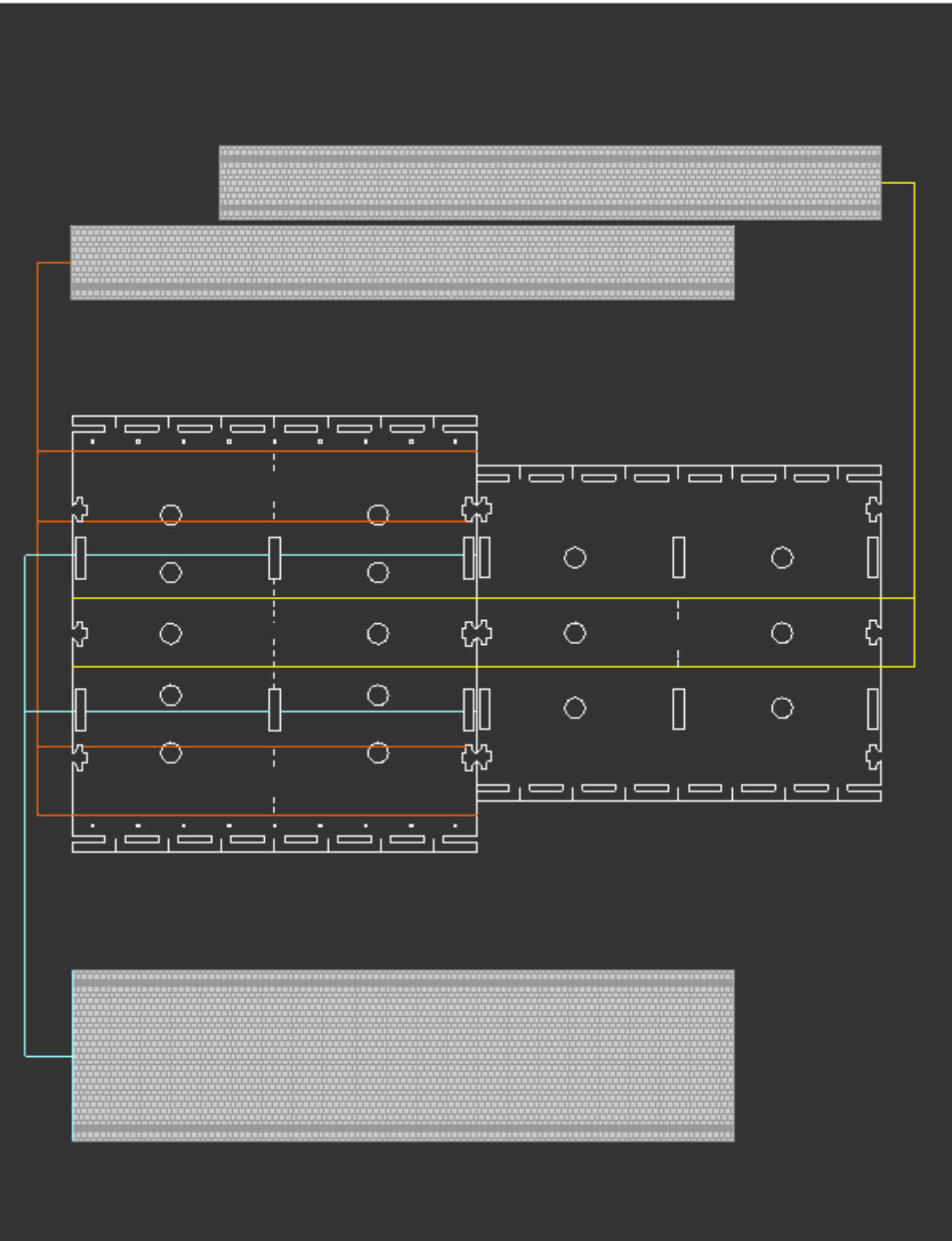

Platzieren sie bündig die Modusteck Arkaden gegeneinander und sichern sie diese mit dem korrekten Verbinder. jetzt haben sie den korrekten abstand, um die Seitenverblendung einzufügen. Die Seitenverjüngung wird ohne weitere änderung an der Arkadenfassade wie bei einer bündigen Fassade eingesteckt. wie sie auf der linken seite am schnittmodell erkennen. haben sie die möglich- keit hier auch zugängig die kabel für fahrstrom oder beleuchtung zu verlegen. eine verklebung muss nicht unbedingt erfolgen. durch die zapfen wird die seiten- verblendung immer korrekt einrasten und bündig ab- schließen. bei der anbringung einer abschlussverblendung verkleben sie bitte nicht alle teile sofort miteinander, da dann sonst das verzapfen nicht mehr möglich ist.
1.
2.
H0 Bahnsteig Montage auf dem H0 Arkaden-System
Hier sehen Sie mögliche Beispiele, wie eine Kombination möglich ist.
Sehen Sie die korrekte Montage des H0 Modusteck Bahnsteig-System hier

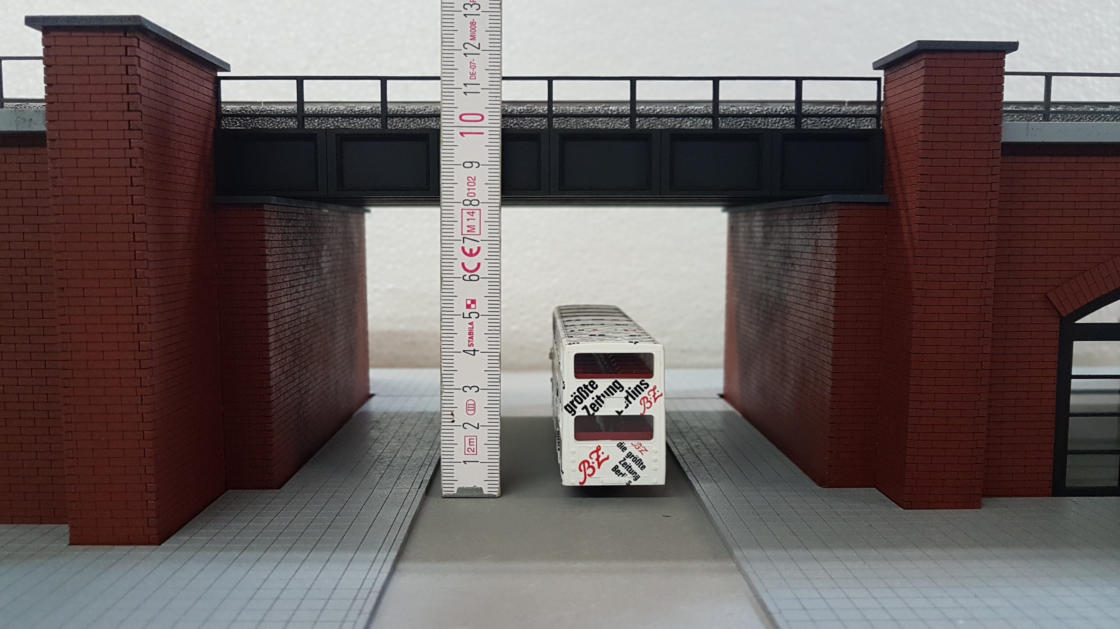

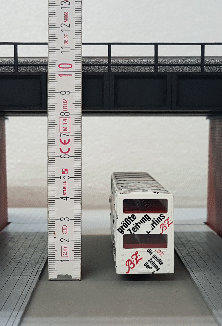

Wir haben hier eine Durchfahrtshöhe von 80 mm. Diese Höhe eignet sich Ideal auch für die Durchfahrt einer Trambahn, mit einer vorbildlichen Montage einer Oberleitung.
Schieben Sie die Abschlussverblendung auf auf einer Seite in die Öffnungen ein.
1.
2.
3.
4.
Stecken Sie auf der gegenüberliegenden Seite das Mauerstück ein.
Schieben Sie nun die Bauteile bündig zusammen.
Für einen sicheren Betrieb empfehlen wir eine Verklebung mit der Brücke.
Abschlussverblendung
Jetzt wird es kurvig…

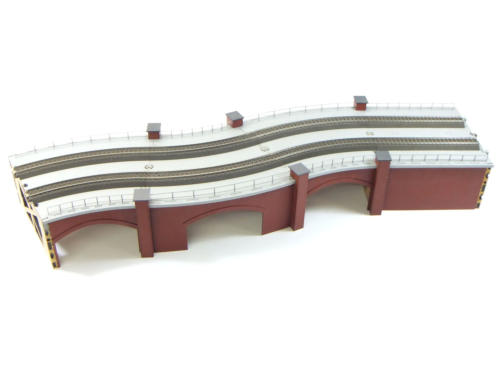

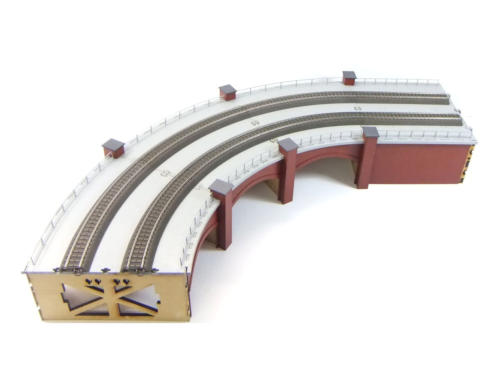

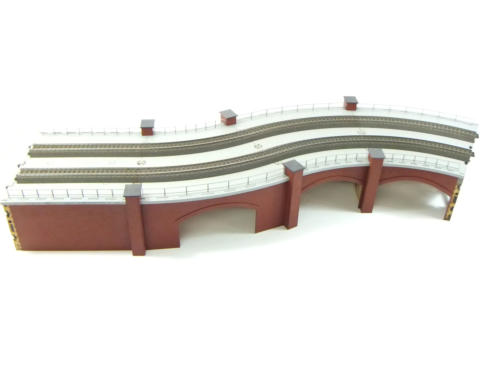

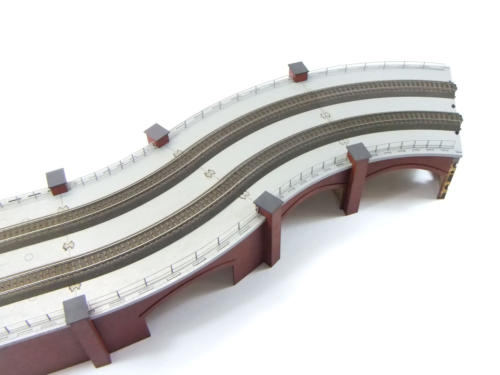

Schluss mit monotonen geradeaus fahren und mehr Freiheit für Ihre Kreativität! Mit den 30 Grad Bögen gestalten Sie nun auf Ihrem Projekt ganz außergewöhnliche Streckenverläufe. Somit wird Ihre Hochbahn ein noch größerer Blickfang werden, als er es zuvor bereits war. Diese Möglichkeit ist im Modellbau (Arkadenbereich) bis jetzt einzigartig. Durch eine leichte Montage an anderen Modusteck Arkadenstücke ist eine schnelle und unkomplizierte Trassengestaltung, eine Sache von wenigen Augenblicken. Freuen Sie sich Ihren Schienenfahrzeuge einen wundervollen Laufsteg zu bieten und dies auch noch vorbildlich und liebevoll umgesetzt. An Hand der Beispielbilder können Sie bereits erahnen, dass ich in der Ebene 1 ein wundervolles Produkt umgesetzt habe und es Ihnen viel Freude bereiten wird, wenn Ihre Schätzchen sich auf dem Bahn-Catwalk fortbewegen. Auch ist die Nutzung für Bodenbahning eine Ideale Möglichkeit die Ebene 0 zu verlassen und Ihre Schätzchen in einem anderen Blickwinkel zu betrachten.
Die Arkadenöffnungen (Bogenstück), weisen die gleiche Öffnungsgröße wie die geraden Elemente auf und können somit mit den Geschäfts- zeilen und weiterem Zubehör ergänzt werden. Auch gibt es weitere Dekorplatten für z. B. ein geschlossenes Mauerwerk.
Hochbahn

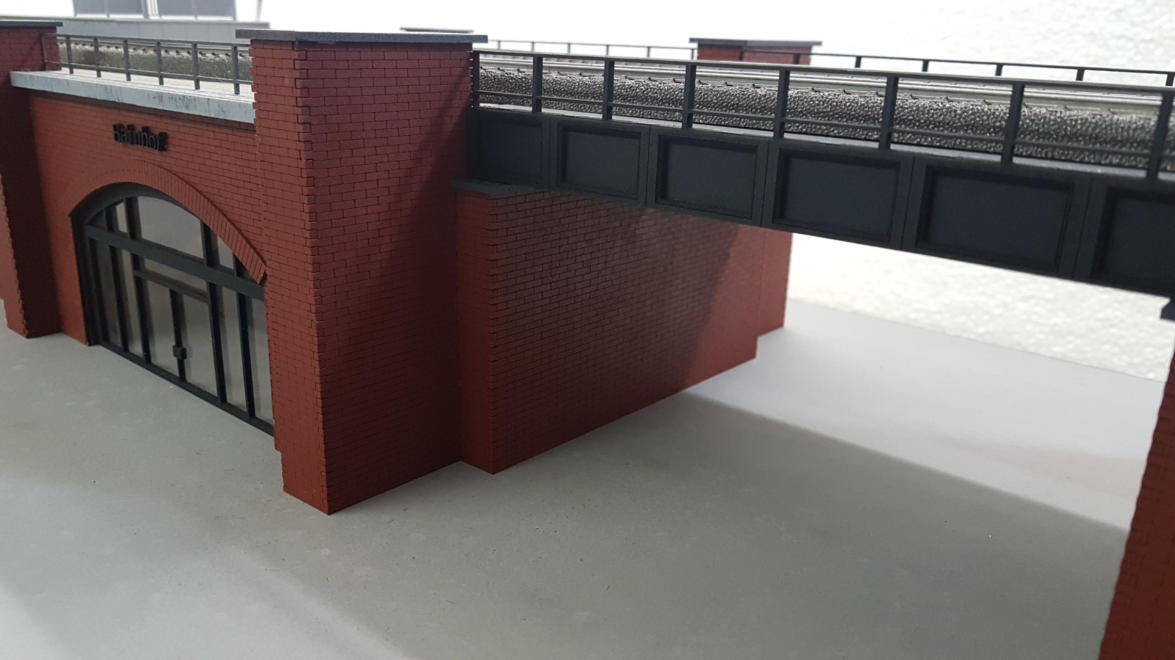

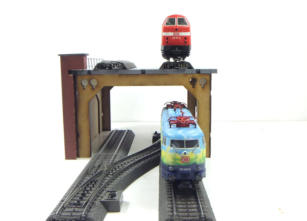

In einigen Fällen ist es üblich, dass das Viadukt (gemauerte Arkade) zu einer Hochbahn wechselt. So ist der untere Bereich für weitere Gegebenheiten, wie Autos, Busse, LKW, Straßenbahn usw. frei verfügbar. Auch kommt es vor, das sich darunter Parkanlagen oder Wochenmärkte befinden, um den darunter- liegenden Platz sinnvoll zu nutzen. Hier haben Sie viele Möglichkeiten eine vorbildliche Situation nach Ihrem Geschmack darzustellen. Wir bieten Ihnen die Möglichkeit in unterschiedlichen Breiten, Ihre Hochbahn zu gestalten. Das Prinzip der Montage und Anwendung ist wie beim restlichen Modusteck System bekannt. Im Augenmerk liegt selbstverständlich der modulare Aufbau und die Ergänzung zum restlichem Modusteck System. Wir bieten Ihnen auch mit weiterem Zubehör die Möglichkeit einen hochliegenden Bahnhof, Bahnsteig umzusetzen. Auch hier ziehen wir wieder unterschiedliche Vorbilder heran und setzen dieses optimal für Ihren Gebrauch um. Übergänge vom Viadukt (gemauerte Arkade), werden mit passenden Abschlusskanten, die auch für eine stabile Verbindung der Fahrstrecke sorgen, verbunden.
Vol. 2 Vol. 1
An der Wand entlang

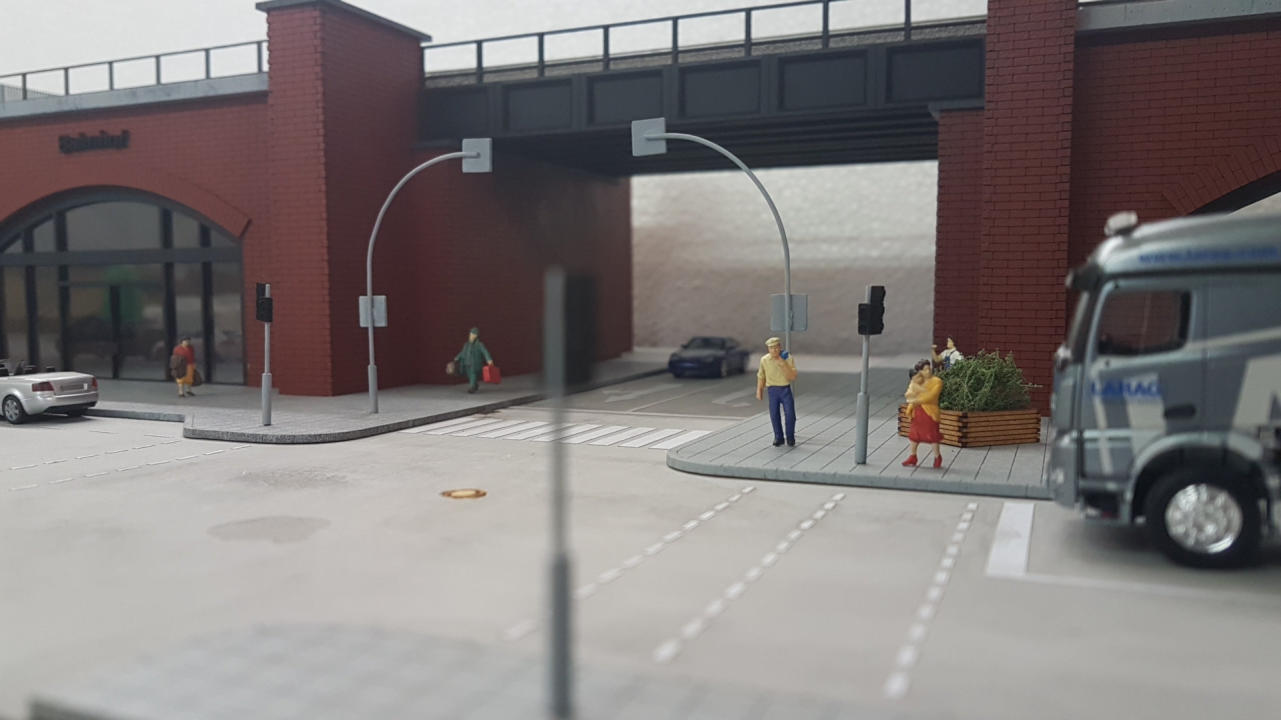

Was bietet sich besser an, als das Modusteck Arkaden-System für den Abschluss Ihrer Anlagen-/, Segment-/ und Modulkante zu nutzen. Nicht nur das ein harmonischeres Gesamtbild erzeugt wird. Nein, es kaschiert auch noch gleich den Abschluss zur einer Wand hin und lässt jedes Foto Ihrer geliebten Welt, vorbildlicher und traumhafter wirken. Aus diesem Grund, wurden von mir spezielle Modusteck Arkaden Sets für den Abschluss konzipiert, die mit allen anderen Modusteck Arkaden Sets kompatibel sind. Somit müssen Sie sich nicht mit neuen Maßen herum ärgern. Diese Sets zeichnen sich nur durch einen kleinen Unterschied zu den herkömmlichen Modusteck Arkaden Sets aus. Sie besitzen nämlich nur auf einer Seite eine Verblendung/Dekor, wo gegen die andere Seite die zur Wand/Abschlusskante hin zeigt, nur eine Stabilisierungsplatte besitzt.

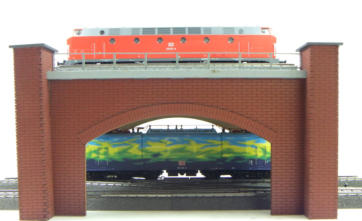

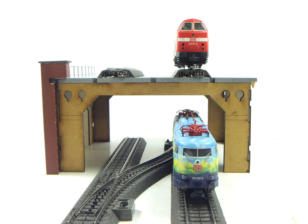

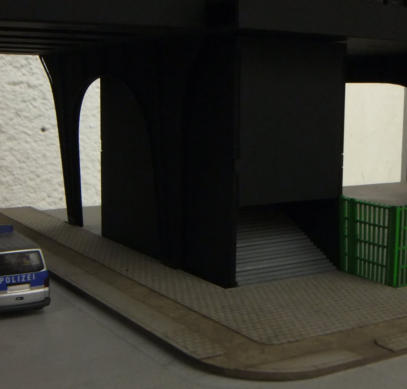

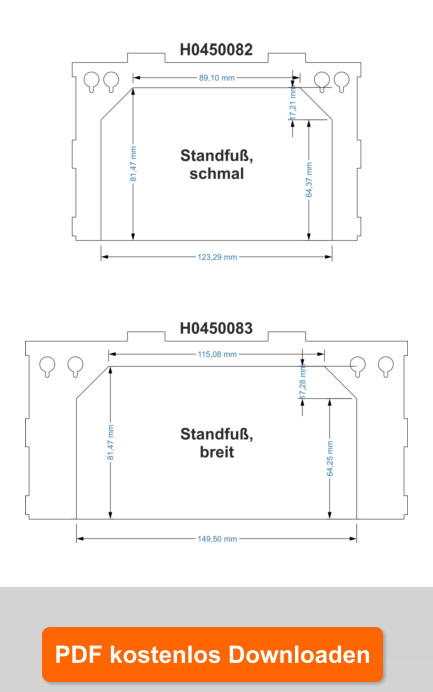

Weil wir gerade das Thema an der Wand entlang hatten. Warum nutzen wir den Platz unter der Arkade nicht auch gleich aus und lassen hier Ihren Zug unsichtbar verkehren. Voraussetzung ist natürlich eine durchgängige Arkaden-Zeile. Sie wechseln ganz einfach Ihre im Set enthaltene Standkörper gegen die Standkörper mit Durchbruch H0450082 (schmal) und H0450083 (breit) aus und erhalten mit reduzierter Tragfähigkeit eine weitere geniale Option hinzu. Selbstverständlich haben Sie weiter die Möglichkeit, in den Standkörper Ihre Kabel zu verlegen oder auch eine Oberleitung zu verbauen. Reduzierte Tragfähigkeit: Ich möchte nur darauf hinweisen, dass die Tragfähigkeit durch die bauliche Veränderung des Standkörpers mit Durchfahrt, hier nicht mehr die Kraft besitzt, einen erwachsenen Menschen zu tragen, wie es bei den im Set enthaltenen Standkörper der Fall ist! Sie können aber ohne Bedenken schwere Züge darauf verkehren lassen.
Als weitere Option habe ich in diesem Zuge auch gleich noch Sets entwickelt, die es ermöglichen, die Breite individuell zu erweitern. So ist es Ihnen selbstverständlich möglich, die Modusteck Bahnsteighallen H088100.1, H0881000.2, H0881001.1, usw. auf der Arkade sicher und nach Ihren Wünschen verbauen zu können.
Untendrunter

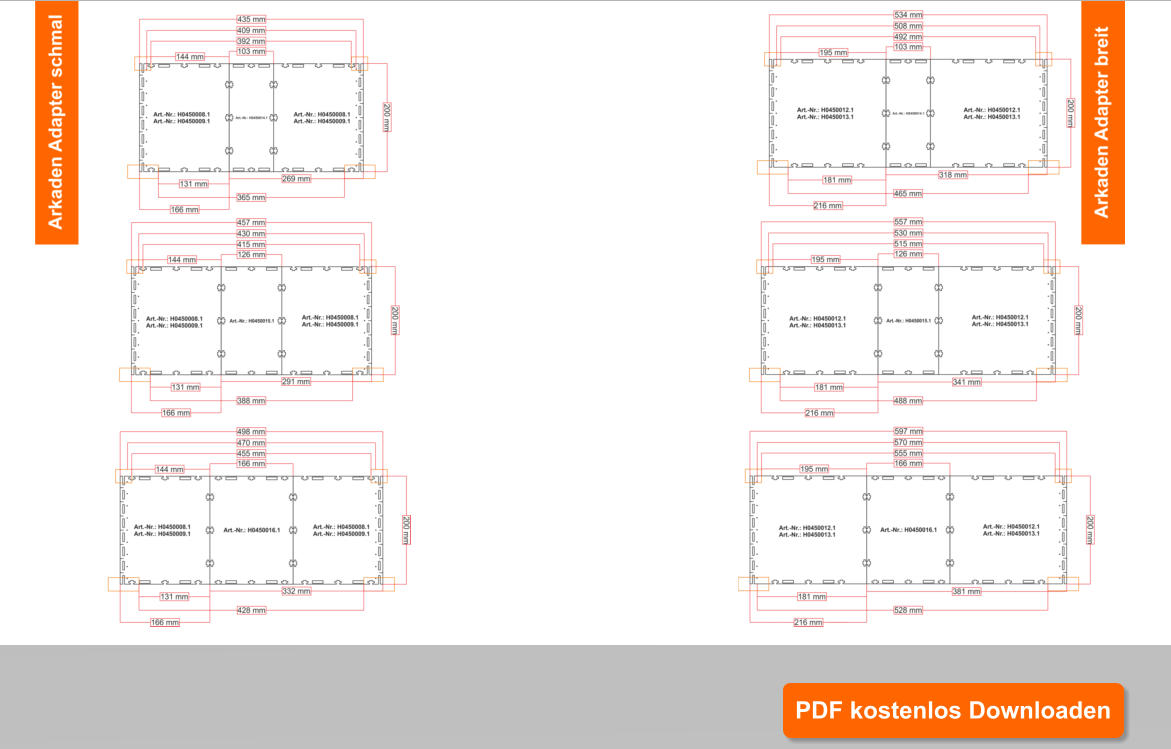

PDF kostenlos Downloaden PDF kostenlos Downloaden

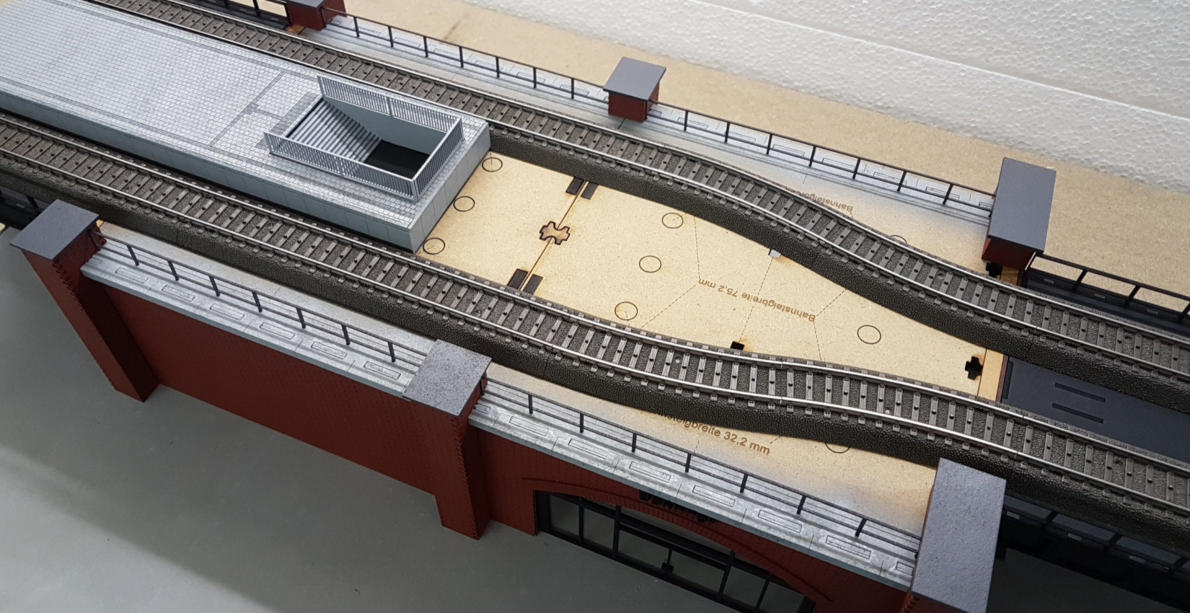

Bahnsteighalle auf der Hochbahn

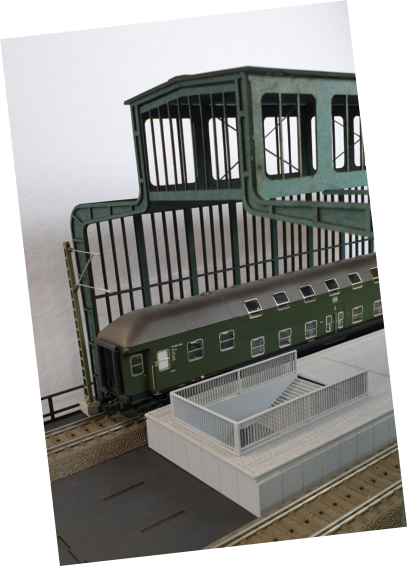

Wie im Vorbild auch, haben Sie die Möglichkeit, mit den breiten Bauteilen der Hochbahnplattform Art.Nr.: H0450301 auch eine Bahnsteighalle zu nutzen und zu verbauen. Hierfür sind keinerlei Anpassungen nötig und die Bahnsteighalle Art.-Nr.: H0881001 kann sofort an seinen Standort eingesetzt werden. Die Länge der Bahnsteighalle kann durch weiteres Verbindung zuzüglicher Bahnsteighallen Art.-Nr.: H0881001 nach Ihren Anforderungen verlängert werden. Selbstverständlich können Sie mit dem Modusteck Bahnsteig-System ideal Ihre Bahnsteighalle mit einem Bahnsteig ausstatten´und ausschmücken. Jetzt müssen nur die Personen zum Bahnsteig hinauf kommen. Auch hier gibt es eine ganz einfache und geniale Lösung.
Nutzen Sie je nach Verfügbarkeit Ihres Platzes die Treppenaufgänge Art.-Nr.:H0460620 oder H0460621. Die Treppenaufgänge werden nach der Montage einfach unter der Hochbahn- plattform eingeschoben. Hier haben Sie keinerlei Vorgaben und können den Treppenaufgang nach Ihren Wünschen platzieren.
FAQ
Arkaden Gehweg/Fußweg

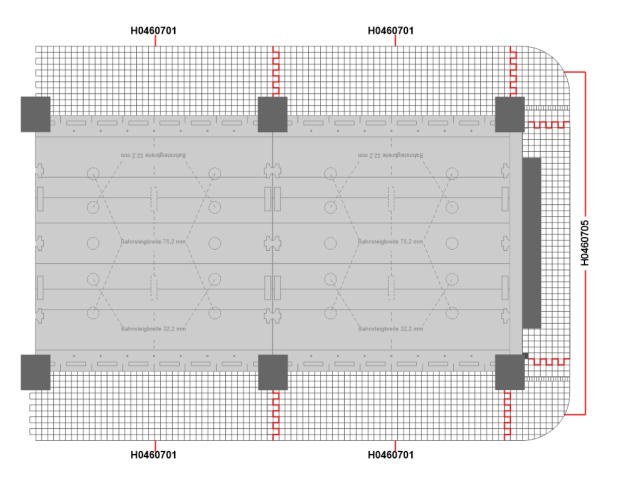

Nutzen Sie doch die passenden Gehweg und Fußweg Bauteile für die kleinen Preiserlein. Keiner muss jetzt mehr auf der Straße ver- kehren. Die Montage ist selbstverständlich ganz leicht mit einer Verzahnung gelöst. Eine Anpassung an spezielle Gegebenheiten ist auch ohne großen Aufwand möglich. Es gibt zwei Breiten die auch zugleich ein Ausgleich zur jeweiligen anderen Größe ist. Das Ausgangsmaterial hat eine Stärke von 2 mm und besteht aus gelasertem und lackiertem MDF/HDF. Sie merken es gibt schon keine Lücken mehr im System, um nicht eine wundervolle Stadtszene zu gestalten. Stecken Sie kinderleicht wieder die Bauteile nach Ihren Anforderungen zusammen. Achten Sie nur bei den Abschlüssen, auf die für Sie benötigte Breite/Ausführung. Ich habe Ihnen ein Beispiel im Bild dargestellt. Auch können Sie kinderleicht die Bearbeitung anderere Anforderungen mit einem scharfen Messer oder einer kleinen Minikreissäge ohne Probleme ausarbeiten. Selbst- verständlich gehen weitere Werkzeuge hierfür auch. Zeichnen Sie vor dem Schnitt, das zu entfernende Stück an und schneiden Sie dann dieses nach. Am besten ist dies mit der Oberfläche nach Oben möglich.
Vol. 3 Graffiti
