Bahnsteigmontage

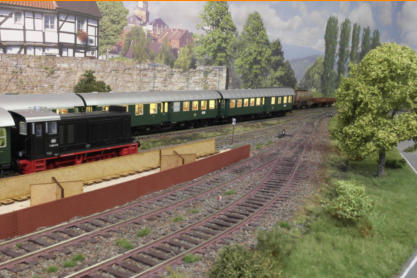

Gestaltungsbeispiele:
1. Achten Sie bitte auf das korrekte Lichtraumprofil.
Tabelle: Lichtraumprofil
(Quelle: Herausgegeben vom MOROP - präsentiert vom MIBA-Verlag)
2. Nach einhaltung des Lichtraumprofil, verschrauben oder verkleben Sie bitte
die Bahnsteigkante mit dem Untergrund.
3. Um einen stabilen unterbau des Bahnsteigbelags zu erhalten, nutzen Sie
bitte die dafür vorgesehen Unterbaukreuze in der richtigen Bahnsteig Höhe.
Montage: stecken Sie hierzu die beiden Teile zusammen, ein klebstoff wird
nicht benötigt.
4.
5. Bringen Sie die Unterbaukreuze so an. Dass wenn Sie ein Bahnsteigdach
montieren möchte, diese nicht dem Magnethalter im Wege stehen.
6. Wie Sie sehen haben Sie in wenigen Schritten Ihren Bahnsteig montiert.
Ps. Eine Montage des Bahnsteigs-System ist auch im Radius möglich.
7. Detailansicht: der Bahnsteigkante in der Rückansicht.
8.Detailansicht: der Bahnsteigkante in der Seitenansicht.
9.1. Montage/Verbindung der Bahnsteigkanten
Die Verbindung der einzelnen Bahnsteigkanten erfolgt ohne großen Aufwand.
Drehen Sie die Bahnsteigkante auf das Sichtprofil und schieben diese auf
einem geraden Untergrund zusammen.
9.2. Montage/Verbindung der Bahnsteigkanten
Achten Sie darauf, das die Verzahnung versetzt in die ensprechende Öffnung
geschoben wird.
9.3. Montage/Verbindung der Bahnsteigkanten
Wenn die Montage korrekt abgeschlossen wurde, haben Sie nun ein bündiges
Mauerwerk.
9.4. Montage/Verbindung des Bahnsteigbelag
Durch die kleine Stufe an der Bahnsteigkante, können Sie ohne großen
Aufwanden den Bahnsteigbelag auflegen. Der Bahnsteigbelag ist nun bündig
mit der oberen Kante abgeschlossen.
Nach der Anbringung der Unterbaukreuze, kann nun schon die Montage
der Bahnsteigplatten in Ihrem gewünschten Muster erfolgen.
(Bildquelle: Linus Ströver mit Vater Thorsten Ströver)
