Das 2019 neu entwickelte Modusteck Arkaden-System von der Firma Modellbahn Engl, ist wie gewohnt ein modular
aufgebautes Stecksystem, das sich mit den anderen Modusteck Themenbereichen kinderleicht kombinieren lässt.
Unser Modusteck Arkaden-System ist im Modusteck-Bereich die vierte H0 Innovation.
Seit der Einführung des Modusteck Arkaden-System, ist es Ihnen nun möglich, Ihre Schmückstücke.
auf einem vorbildlichen Bahndamm verkehren zu lassen. Das Modusteck Arkaden-System, ist mit seinen
durchdachten Eigenschaften für jede /-n Modellbahner /-innerin eine Bereicherung auf seiner kleinen
großen Welt. Machen Sie sich keine Sorgen um die Kabelverlegung. Wir haben in das Arkaden-System
Möglichkeiten eingebaut, Kabel für den Fahrstrom und für die Bahnsteigbeleuchtung unsichtbar zu

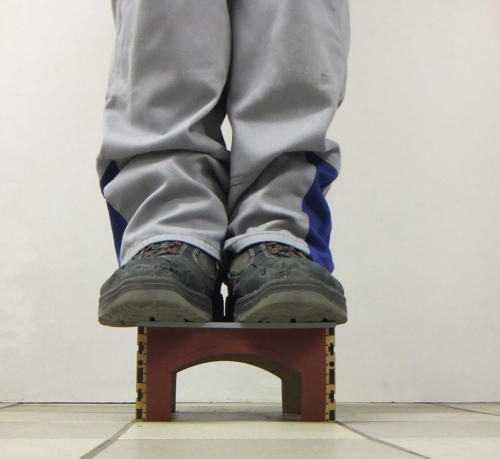

verlegen. Sie brauchen sich auch keine Sorgen um das Gewicht Ihrer Züge machen. Ein Arkadenelement
hält einen Erwachsenen Menschen ohne Probleme aus.
Wie von der Firma Modellbahn Engl gewohnt,
arbeiten wir mit Köpfchen und Leidenschaft.
Dies finden Sie selbstverständlich auch in dieser
neuen Innovation wieder.
Das ganze Modusteck Arkaden-System ist wie
gewohnt Modular aufgebaut und lässt sich durch
weiteres anbauen weiterer Arkadenteile, in der
Länge individuell Ihren Gegebenheiten anpassen.
Auch die Ergänzung mit dem Modusteck
Bahnsteig-System wurde bei der Konstruktion
berücksichtigt. Somit ist Ihnen eine Montage der
Bahnsteigbreiten von 32,2 mm und 75,2 mm ohne
Probleme möglich. Wir werden zu diesem Punkt
weiter unter darauf eingehen.

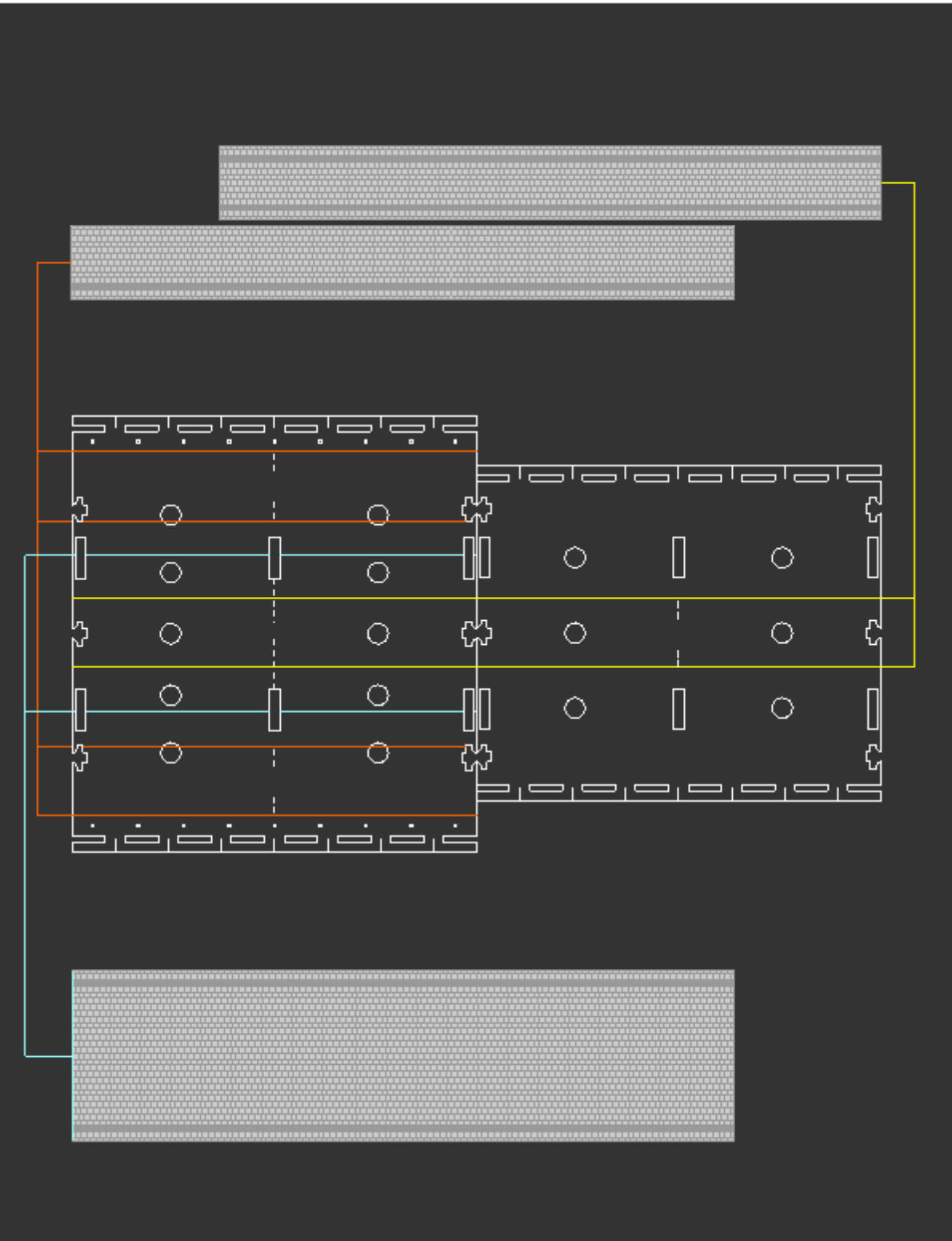

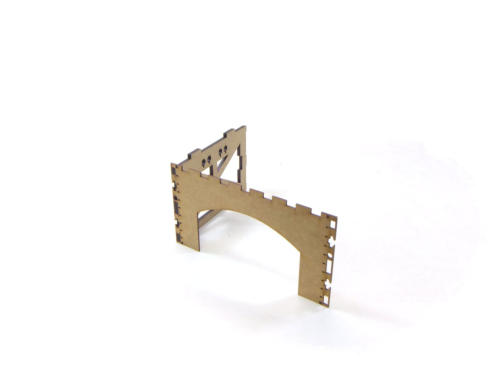

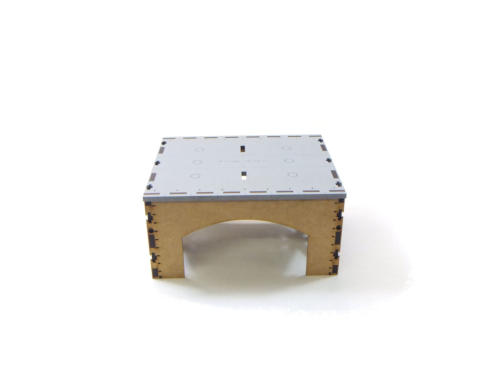

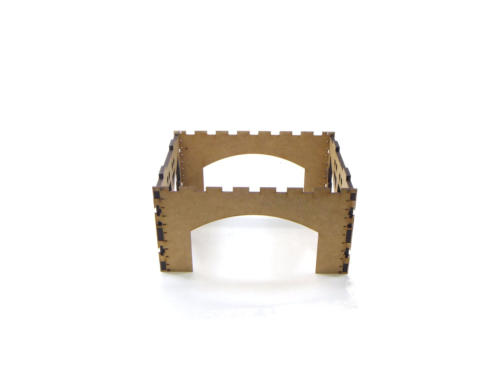

Stecken Sie das Stirnelement
mit dem Seitenelement zusammen.

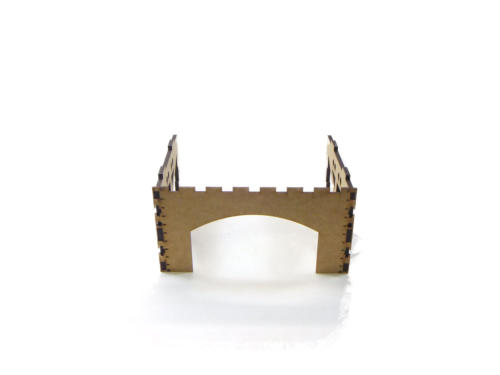

Stecken Sie nun das zweite
Stirnelement an.
Stecken Sie nun das
letzte Seitenelement an.

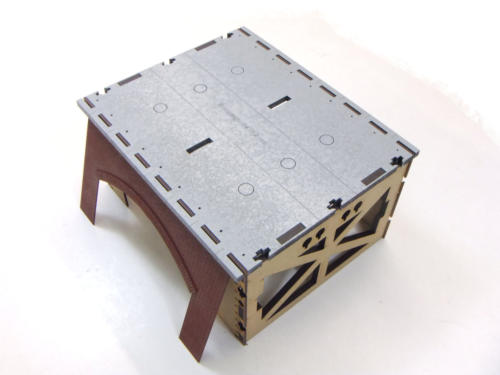

Nun nehmen Sie die
Deckplatte und fügen diese
in die ganzen Öffnungen ein.
Je nach Variante, kommen
wir nun zum Außendekor.

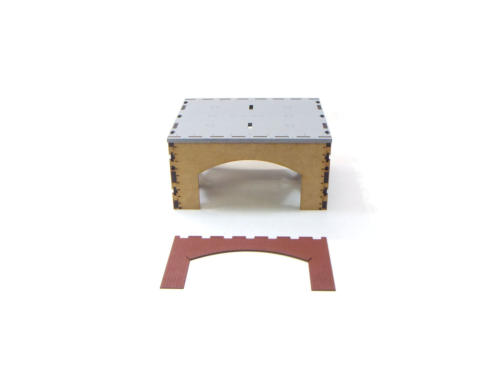

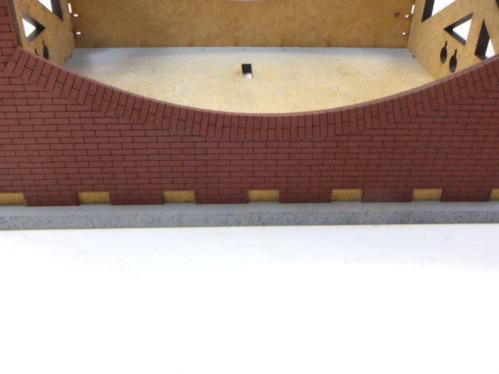

Stecken Sie das Außen-
dekorelement nun in die
Fuge zwischen Deckplatte
und Seitenelement

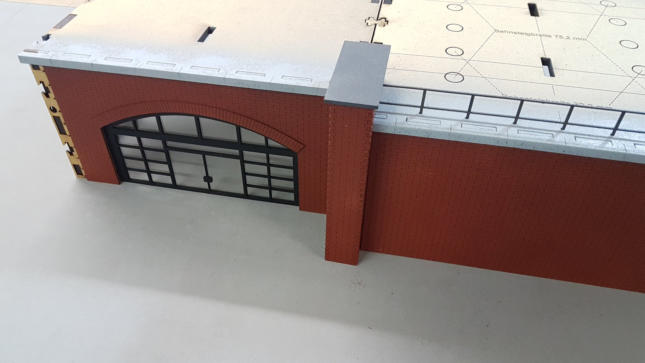

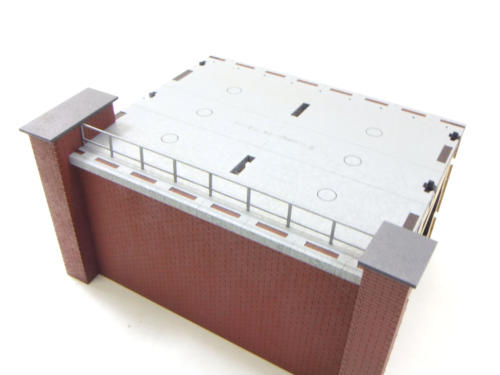

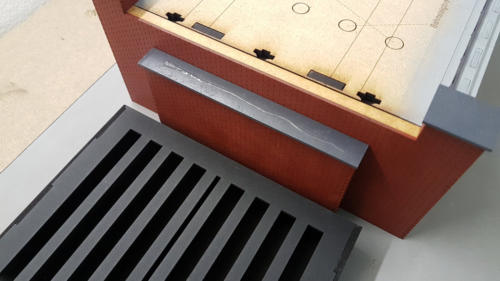

Zum Schluss fügen Sie noch
das Absturzgitter hinzu und
stecken die Verblendung je
nach Wahl an.
Detailaufnahme

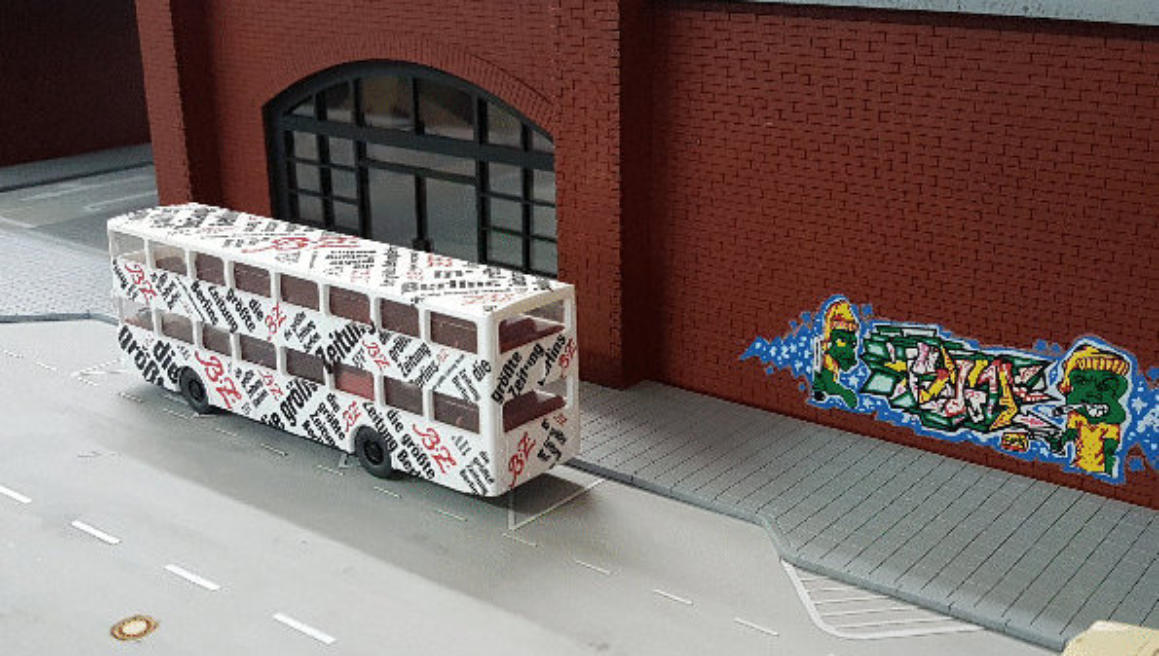

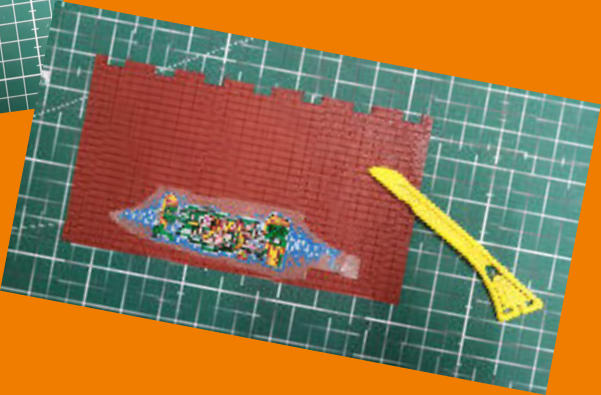

Graffiti

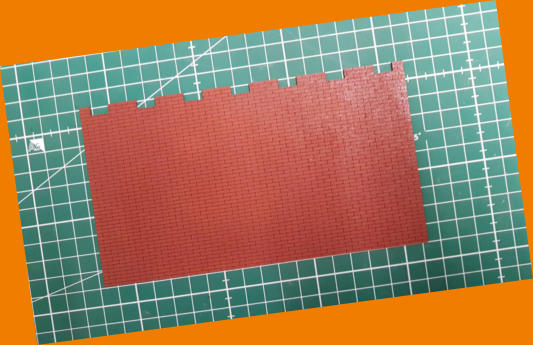

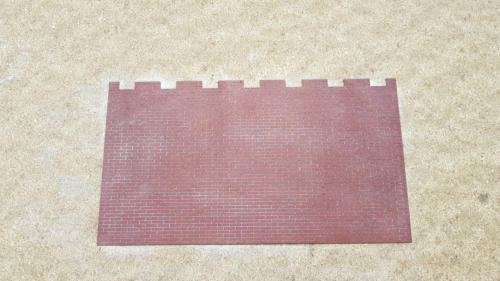

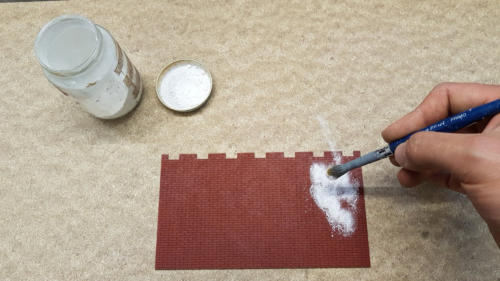

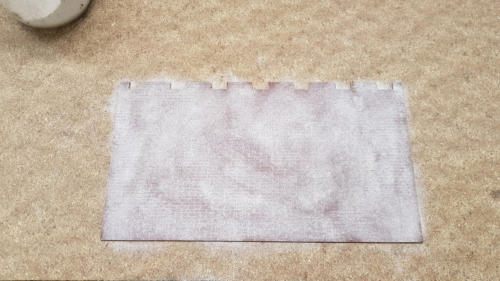

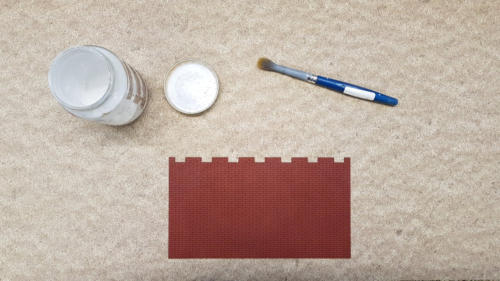

Im Alltag ein unschönes Bild aber auf der Modelleisenbahn ein buntes
Detail, das Abwechslung wiedergibt. Sie haben natürlich die Möglichkeit
dieses Detail auf den Dekorplatten aufzubringen. Bringen Sie ohne Vor-
bereitung Rubbelbilder auf die
Oberfläche auf oder gestalten
Sie mit Farben Ihr Graffiti selbst.

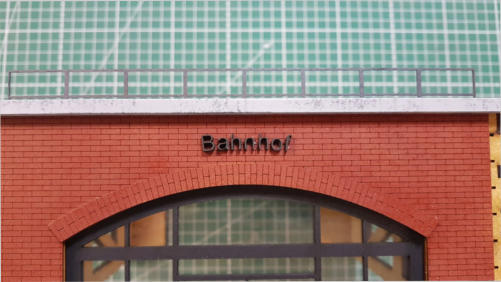

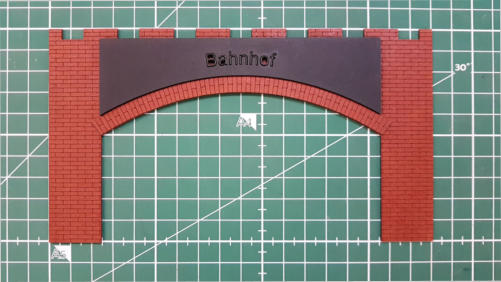

Wir bieten Ihnen zu Dekoration
Ihrer Arkadenfassade unter-
schiedliche Beschriftungensätze
an. Mit der Klebeschicht auf der
Rückseite, montieren Sie in
Handumdrehen den Schriftzug.

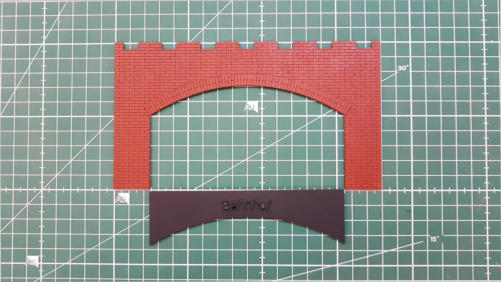

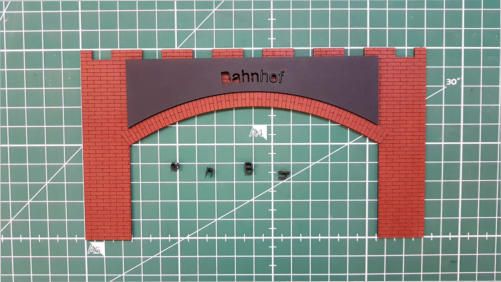

Die im Lieferumfang enthaltene
Schablone, ist an den Radius
angepasst und kann bündig an-
gelegt werden, um eine Korrekte
mittige Klebung zu garantieren.

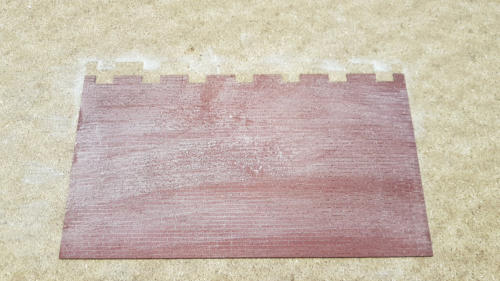

Leben Sie das Rubbelbild
auf und rubbeln es an allen Stellen fest.
Ziehen Sie nun die Schutzfolie ab.

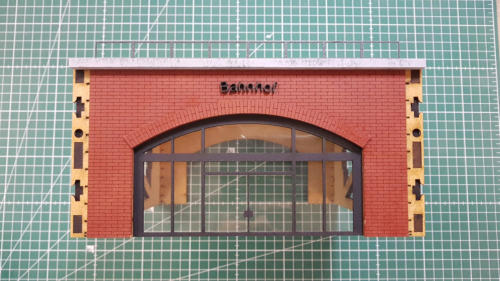

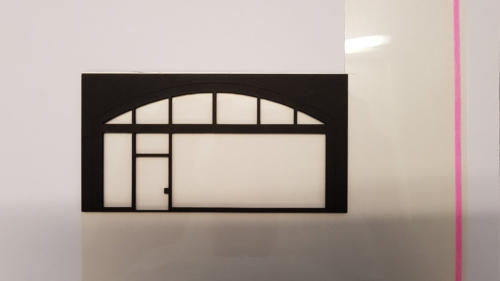

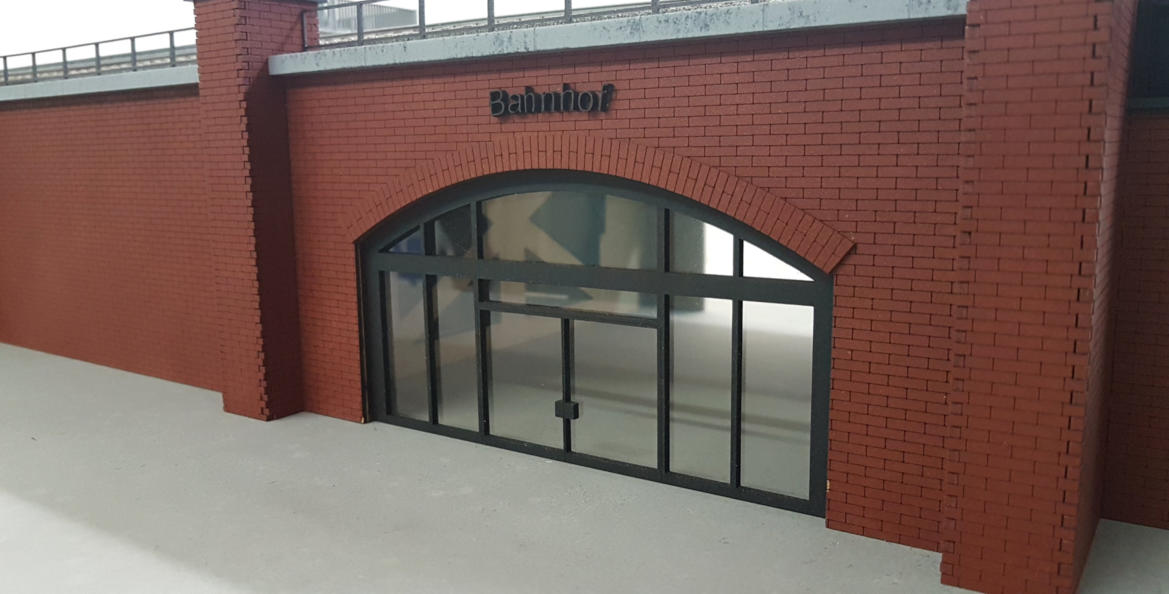

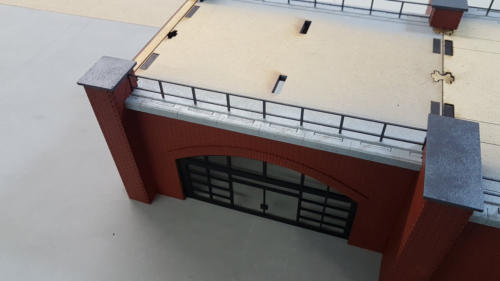

Die Montage der Geschäftszeilen ist in zwei Schritten erledigt.
1. Statten Sie die das
Bauteil mit der im
lieferumfang ent-
haltenen scheibe
aus.
2. verkleben sie die
ladenzeile mit der
Dekorplatte. auf
der Ladenzeile ist
die korrekte plat-
zierung markiert.

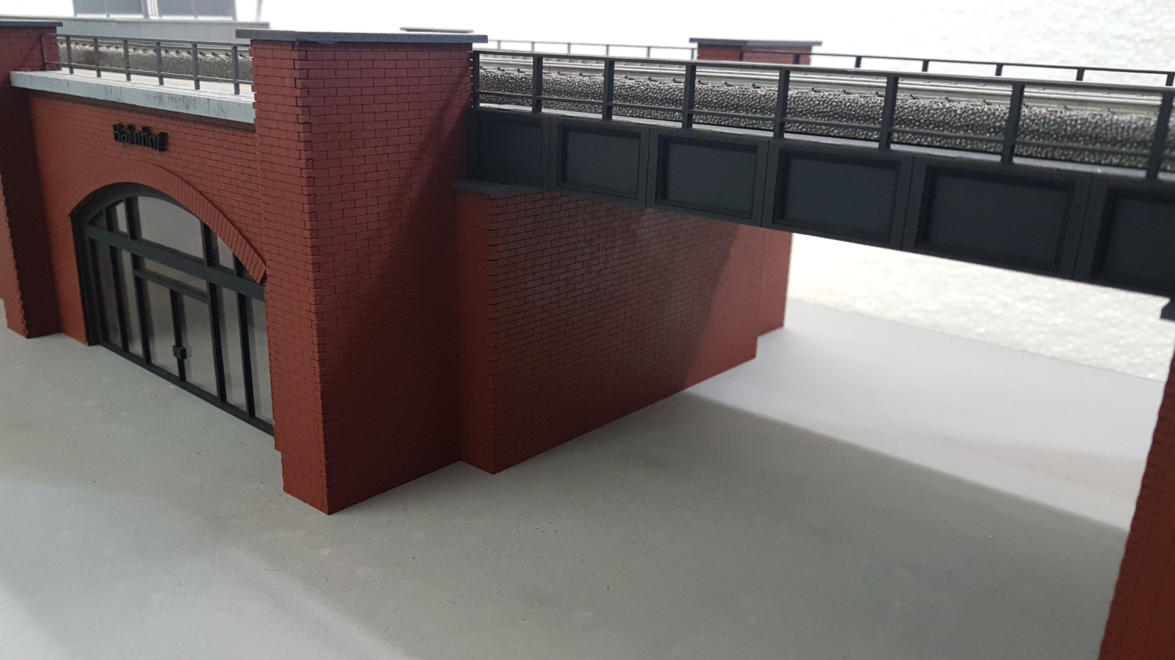

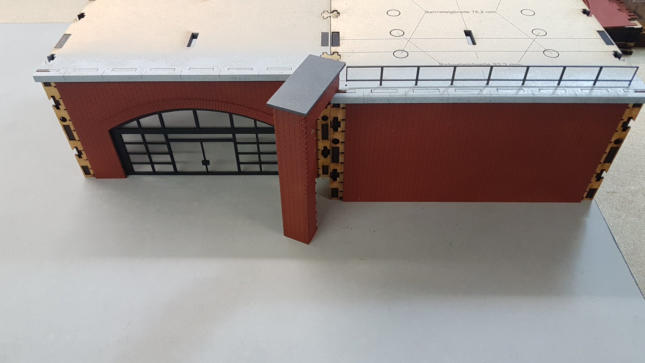

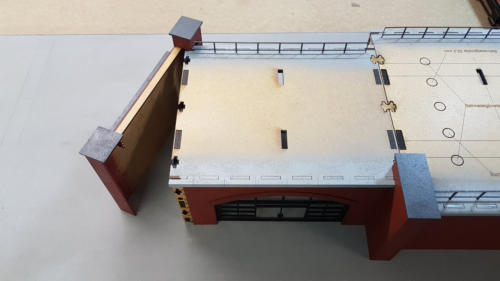

Anbringung der Seitenverblendung und Brücke
Platzieren sie bündig
die Modusteck Arkaden
gegeneinander und sichern
sie diese mit dem
korrekten Verbinder.

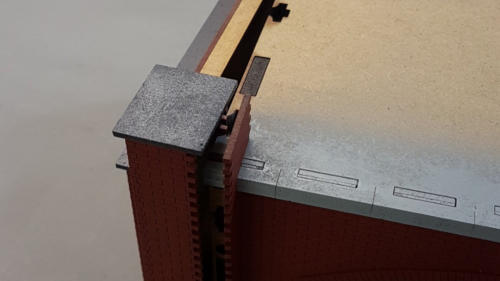

jetzt haben sie den
korrekten abstand, um
die Seitenverblendung
einzufügen. Die Seitenverjüngung wird ohne weitere
änderung an der Arkadenfassede wie bei einer

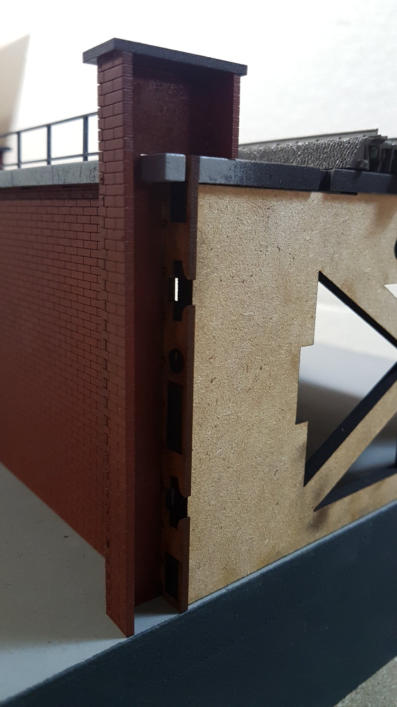

bündigen Fassade eingesteckt. wie sie auf der linken
seite am schnittmodell erkennen. haben sie die möglich-
keit hier auch zugängig die kabel für fahrstrom oder
beleuchtung zu verlegen. eine verklebung muss nicht
unbedingt erfolgen. durch die zapfen wird die seiten-
verblendung immer korrekt einrasten und bündig ab-
schließen. bei der anbringung einer abschlußverblendung
verkleben sie bitte nicht alle teile sofort miteinander,
da dann sonst das verzapfen nicht mehr möglich ist.
1.
2.

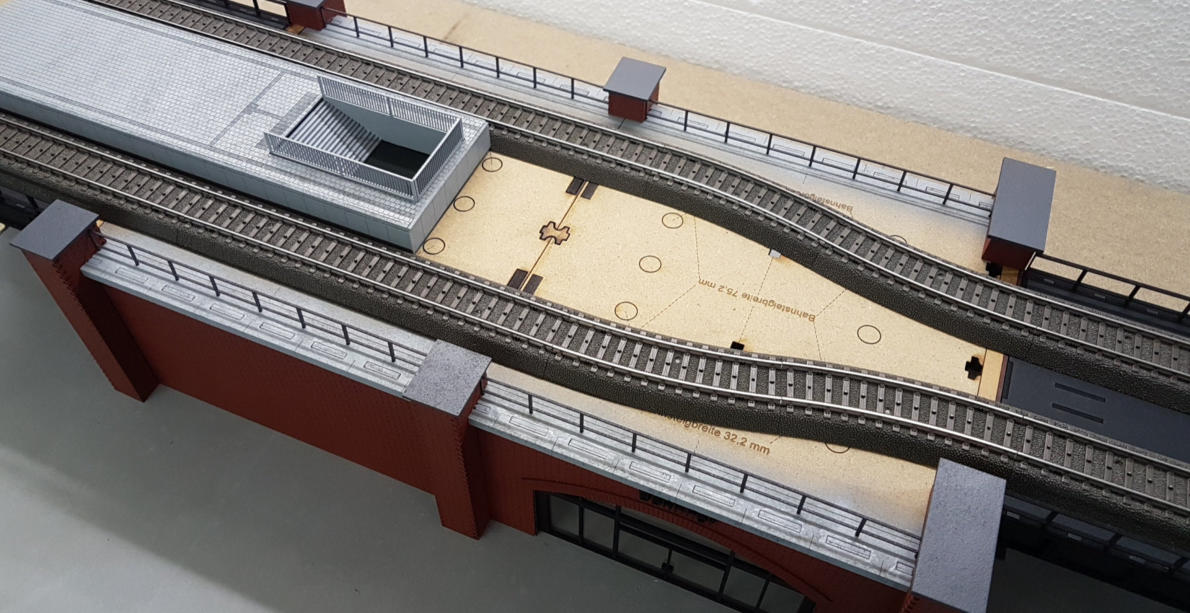

Hier sehen Sie mögliche Beispiele, wie eine Kombination möglich ist.
Sehen Sie die korrekte Montage des H0 Modusteck Bahnsteig-System hier

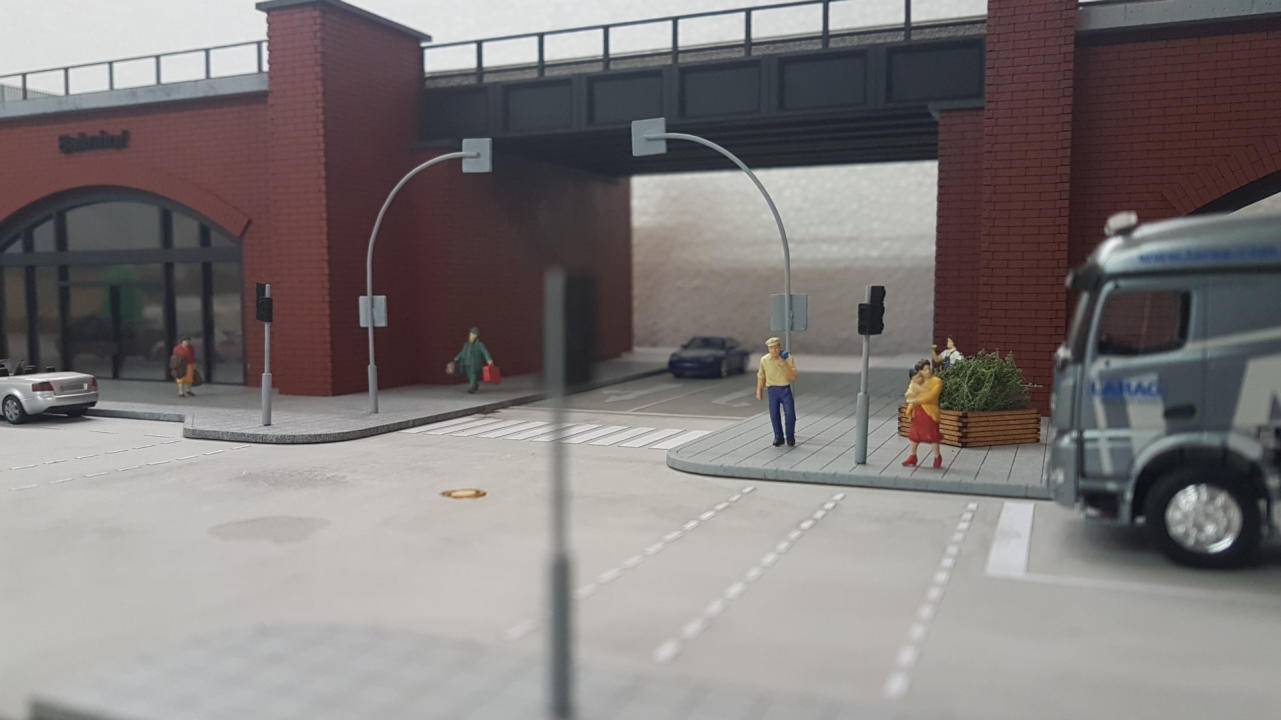

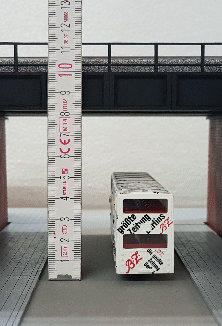

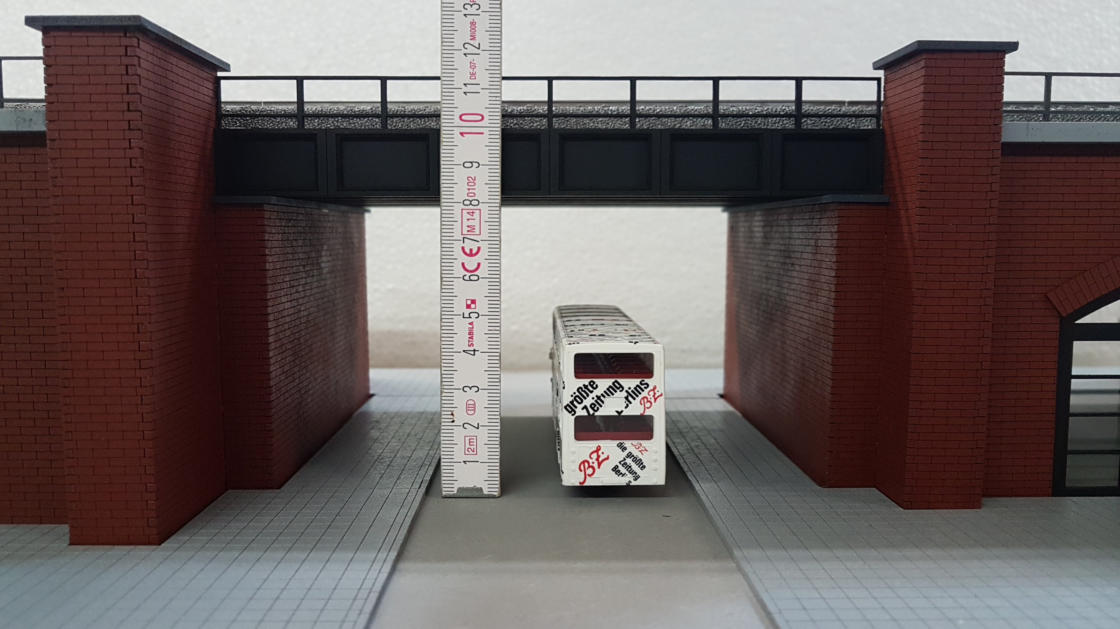

Wir haben hier eine Durchfahrtshöhe
von 80 mm.Diese Höhe eignet sich
Ideal auch für die Durchfahrt einer
Trambahn,mit einer vorbildlichen
Montage einer Oberleitung.

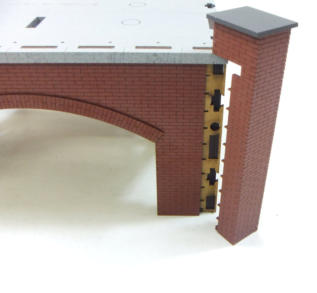

Schieben Sie die Abschlußverblendung
auf auf einer Seite in die Öffnungen ein.
1.
2.
3.
4.
Stecken Sie auf der gegenüberliegenden
Seite das Mauerstück ein.
Schieben Sie nun die Bauteile bündig
zusammen.
Für einen sicheren Betrieb empfehlen
wir eine Verklebung mit der Brücke.
Abschlußverblendung

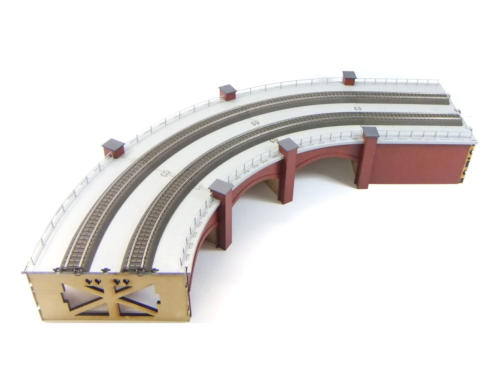

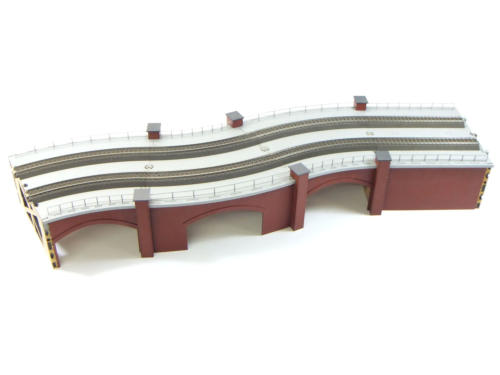

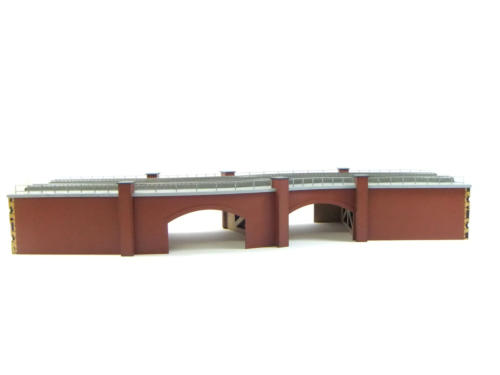

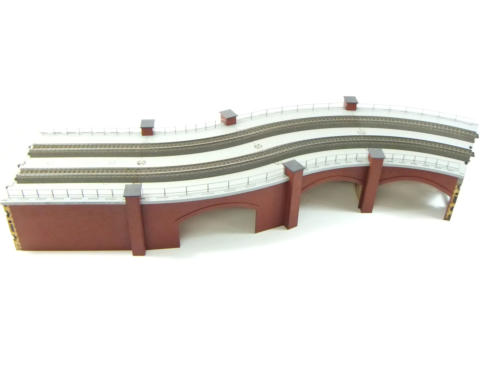

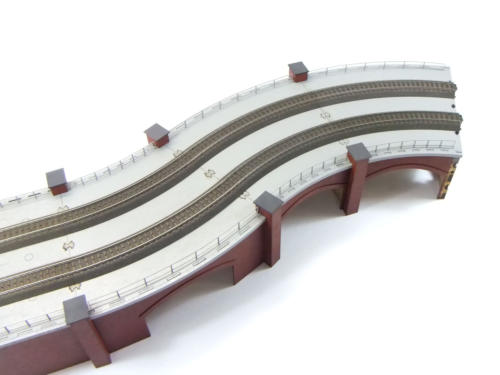

Jetzt wird es kurvig…
Schluß mit monotonen gerade ausfahren und mehr Freiheit für Ihre Kreativität!
Mit den 30 Grad Bögen gestalten Sie nun auf Ihrem Projekt ganz außergewöhnliche
Streckenverläufe. Somit wird Ihre Hochbahn ein noch größerer Blickfang werden,
als er es zuvor bereits war. Diese Möglichkeit ist im Modellbau (Arkadenbereich)
bis jetzt einzigartig. Durch eine leichte Montage an anderen Modusteck Arkadenstücke
ist eine schnelle und unkomplizierte Trassengestaltung, eine Sache von wenigen
Augenblicken. Freuen Sie sich Ihren Schienenfahrzeuge einen wundervollen Laufsteg
zu bieten und dies auch noch vorbildlich und liebevoll umgesetzt.
An Hand der Beispielbilder können Sie bereits erahnen, das ich in der Ebene 1
ein wundervolles Produkt umgesetzt habe und es Ihnen viel Freude bereiten wird,
wenn Ihre Schätzchen sich auf dem Bahn-Catwalk fortbewegen. Auch ist die Nutzung
für Bodenbahning eine Ideale Möglichkeit die Ebene 0 zu verlassen und Ihre Schätzchen
in einem anderen Blickwinkel zu betrachten.
Die Arkadenöffnungen (Bogenstück), weisen die gleiche Öffnungsgröße wie die geraden Elemente auf und können somit mit den Geschäfts-
zeilen und weiterem Zubehör ergänzt werden. Auch gibt es weitere Dekorplatten für z. B. ein geschlossenes Mauerwerk.
Hochbahn
In einigen Fällen ist es üblich, dass das Viadukt (gemauerte Arkade) zu einer Hochbahn wechselt. So ist
der untere Bereich für weitere Gegebenheiten, wie Autos, Busse, LKW, Straßenbahn usw. frei verfügbar.
Auch kommt es vor, das sich darunter Parkanlagen oder Wochenmärkte befinden, um den darunter-
liegenden Platz sinnvoll zu nutzen. Hier haben Sie viele Möglichkeiten eine vorbildliche Situation nach
Ihrem Geschmack darzustellen. Wir bieten Ihnen die Möglichkeit in unterschiedlichen Breiten, Ihre
Hochbahn zu gestalten. Das Prinzip der Montage und Anwendung ist wie beim restlichen Modusteck
System bekannt. Im Augenmerk liegt selbstverständlich der modulare Aufbau und die Ergänzung zum
restlichem Modusteck System. Wir bieten Ihnen auch mit weiterem Zubehör die Möglichkeit einen
hochliegenden Bahnhof, Bahnsteig umzusetzen. Auch hier ziehen wir wieder unterschiedliche Vorbilder
heran und setzen dieses optimal für Ihren Gebrauch um. Übergänge vom Viadukt (gemauerte Arkade),
werden mit passenden Abschlusskanten, die auch für eine stabile Verbindung der Fahrstrecke sorgen,
verbunden.
